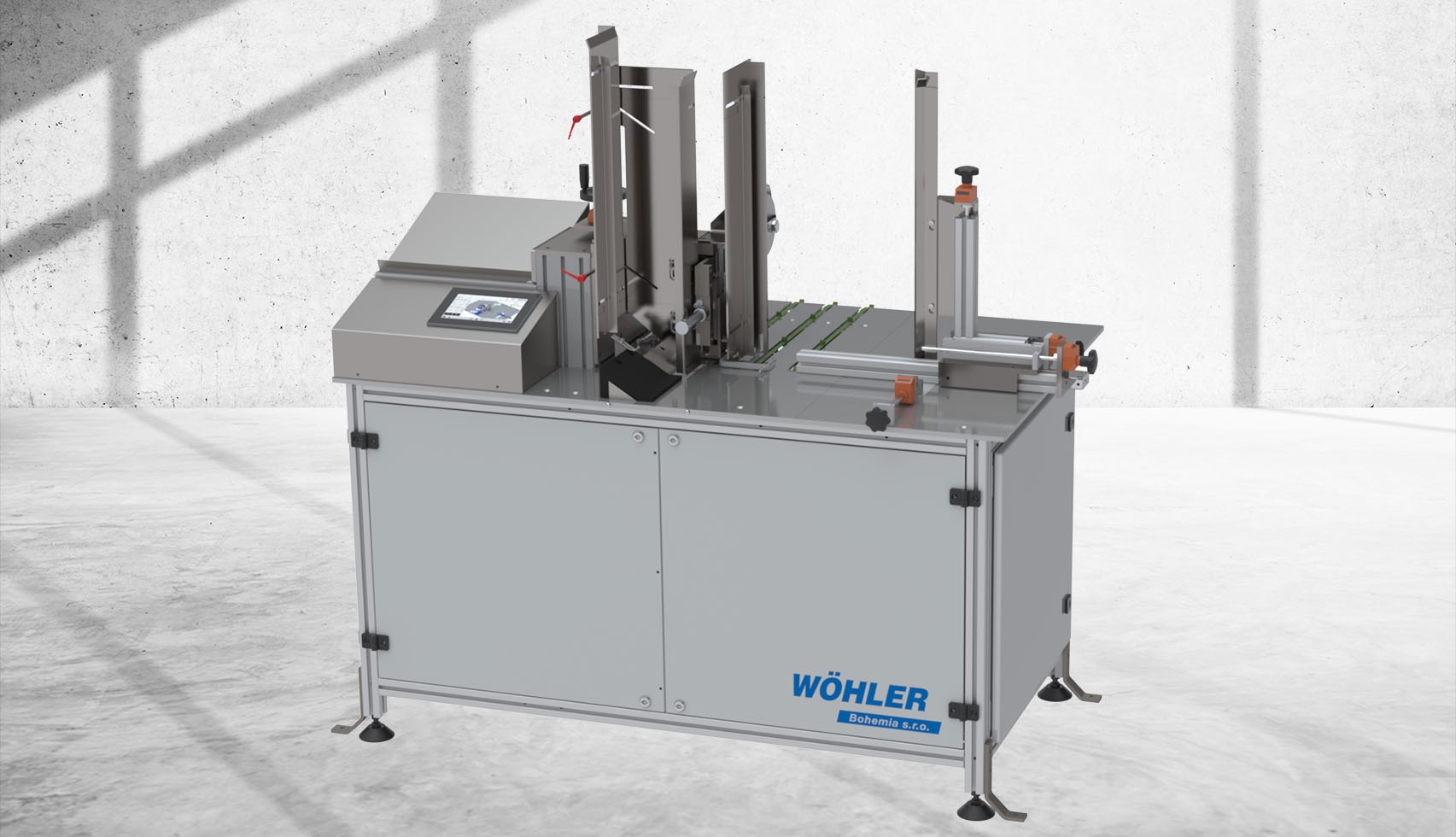

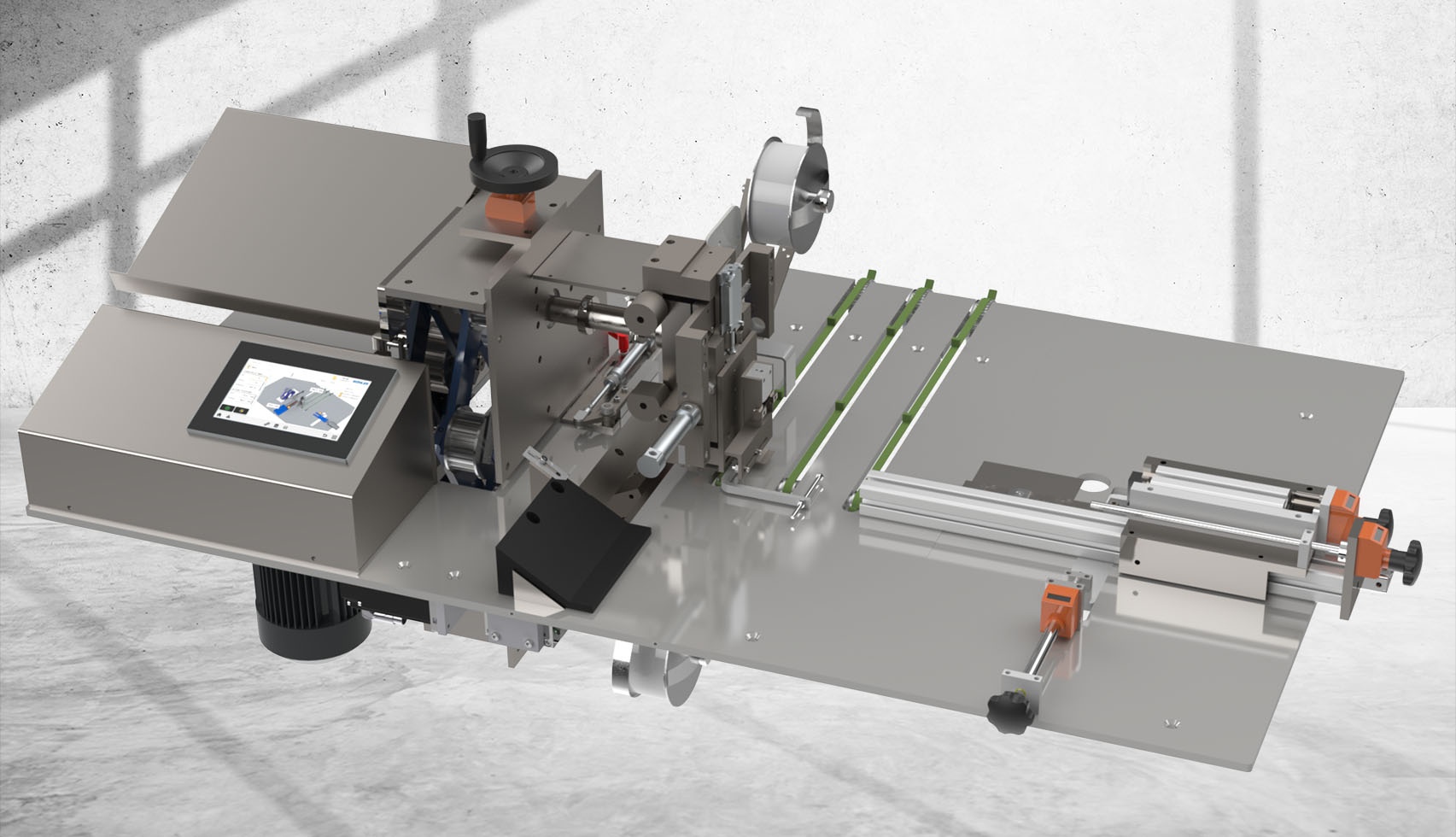

PIM - Einstiel- und Heftautomat
Zur Herstellung von Flach- und Heizkörperpinseln mit automatischer Herstellung der Heftklammern von der Drahtrolle.
Charakteristik
- Der Pinselkopf wird aus einem einstellbaren Magazin zugeführt und gleichzeitig geklemmt.
- Der Pinselstiel wird aus einem einstellbaren Magazin in den Pinselkopf eingeschoben.
- Der Pinsel wird synchron durch zwei Heftaggregate von oben und unten geheftet.
- Der Pinsel wird verschoben und wieder geheftet (Bis max. 4 Doppel-Heftungen sind möglich).
- Der Pinsel wird durch ein integriertes Transportband aus der Maschine transportiert.
- Der Pinsel kann auf Wunsch in der Maschine bedruckt werden (Tampon-, Heißpräge-, Thermotransfer- oder Tintenstrahldruck).
Vorteile
- maximale Wirtschaftlichkeit
- große Flexibilität
- einfache Bedienung
- Leistungsstärke
- Produktionssicherheit
- sehr niedrige Rüstzeit
- kostengünstige Herstellung der Klammern vom endlosen Draht
- stufenlose Einstellung des Klammerabstands
- Auswahl des Pinselprogramms an einem Touch Screen
- Option: integrierbare Bedruckmaschinen, Anbaumöglichkeit einer, Verpackungsmaschine
Technische Daten
| Leistung | bis zu 2000 Pinsel pro Stunde* |
| Pinselabmessungen |
Pinselbreiten: 15 - 100 mm Pinseldicken: 6 - 25 mm |
| Stromversorgung | 400 V / 50 Hz |
| Steuerung | Schrittmotorsteuerung mit SPS und Touch-Screen |
| Leistungsaufnahme | 0,75 KW |
| Druckluftversorgung | 6 bar |
| Klammergröße | 5 x 5 x 5 mm |
| Klammerabstand | max. 60 mm |
| Drahtabmessungen | 0,9 x 0,65 mm |
* Je nach Geschick des Bedienungspersonals bzw. Anzahl der Klammern.
