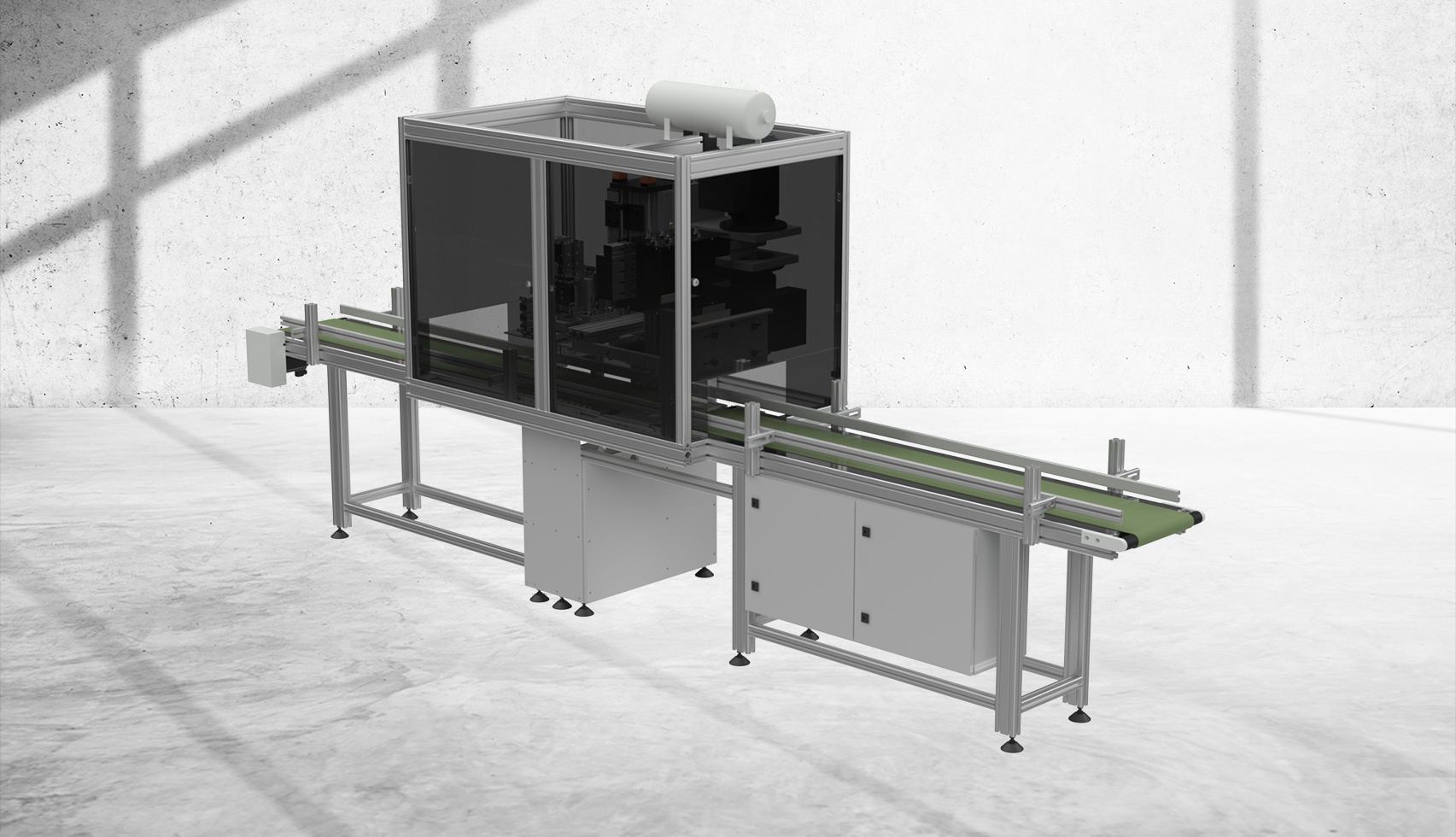

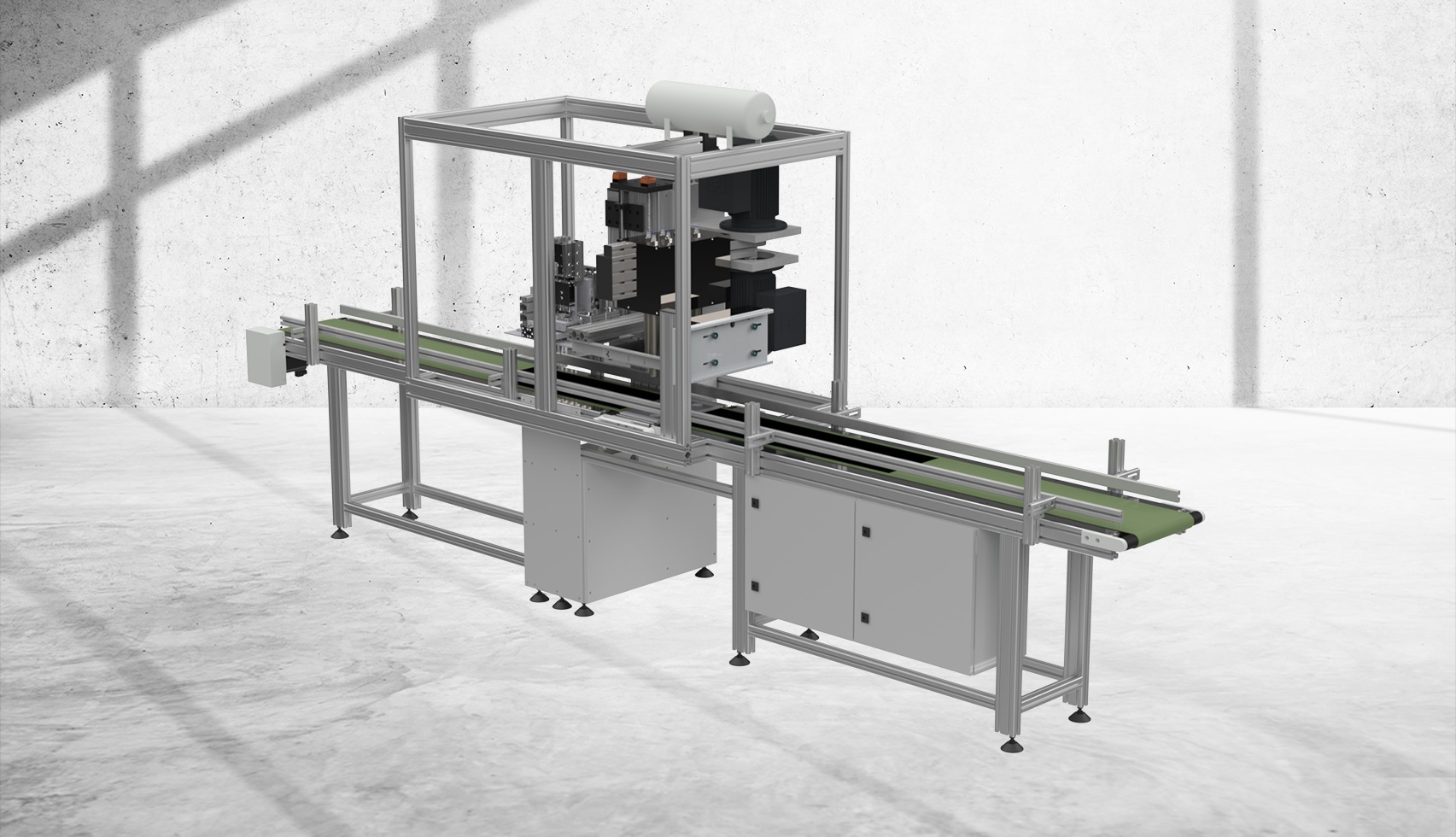

FDA - Bohrmaschine
Charakteristik
Zur Herstellung von Schaumstoff-Farbrollern.
- Der Schaumstoffblock wird auf das Transportband aufgelegt und der Bohrmaschine zugeführt.
- In der Sprüheinheit wird die Oberfläche des Schaumstoffs mit einem silikonfreien Gleitmittel besprüht.
- An der Bohrstation werden gleichzeitig Innen- und Außendurchmesser gebohrt.
- Bei durchgebohrtem Innendurchmesser können an dieser Station die Kerne ausgeblasen werden.
- An der Zupfstation werden die Kerne ausgerissen und abtransportiert.
- Am Auslauf müssen die Bohrungen kontrolliert werden und der Block kann auch einer nachgeschalteten Klebemaschine über einen Rollentransport zugeführt werden.
Vorteile
- maximale Wirtschaftlichkeit
- große Flexibilität
- einfache Bedienung
- Leistungsstärke
- Produktionssicherheit
- sehr niedrige Rüstzeit
Technische Daten
bei Rollerlänge 100 mm
| Leistung je nach Ausführung | bis zu 3000 bzw. 6000 Stck./h* |
| Materialabmessungen |
Höhe: 185 mm Breite: 300 bzw. 500 mm Länge: 2500 mm |
| Bohrerdurchmesser |
Außen: 34 - 38 mm** Innen: 14 - 18 mm** |
| Bohrerantriebe | stufenlos regelbar |
| Stromversorgung | 400 V / 50 Hz |
| Druckluftversorgung | 6 bar |
| Steuerung | Schrittmotorsteuerung mit SPS und Touch-Screen |
| Zubehör | Sprüheinheit SPE-500 |
* je nach Materialbeschaffenheit, Blockbreite und Rollerlänge
** andere Durchmesser auf Anfrage
