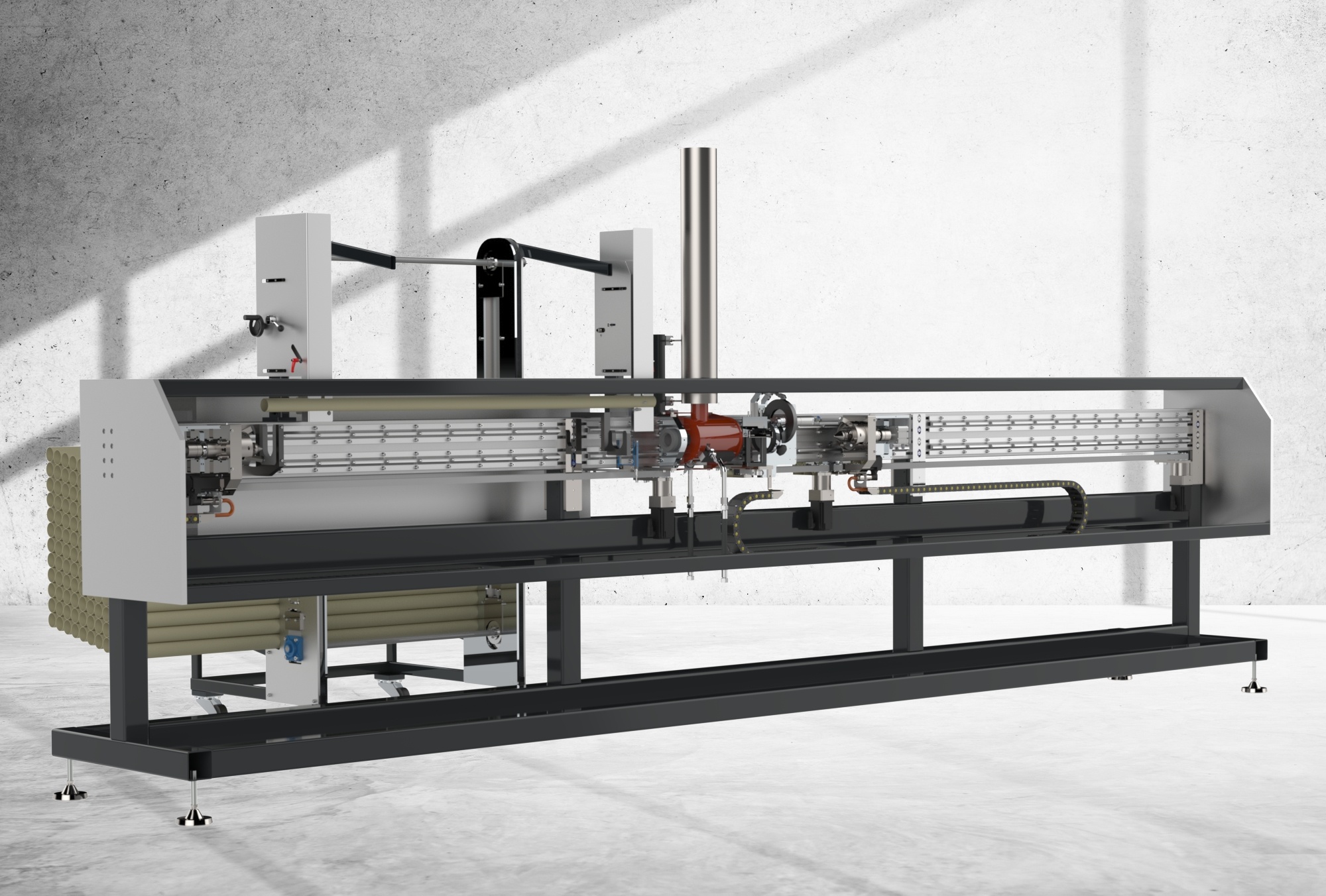

TWM 200 - Stangenwickelautomat
Charakteristik
Verschiedene Längen und Durchmesser – große Flexibilität

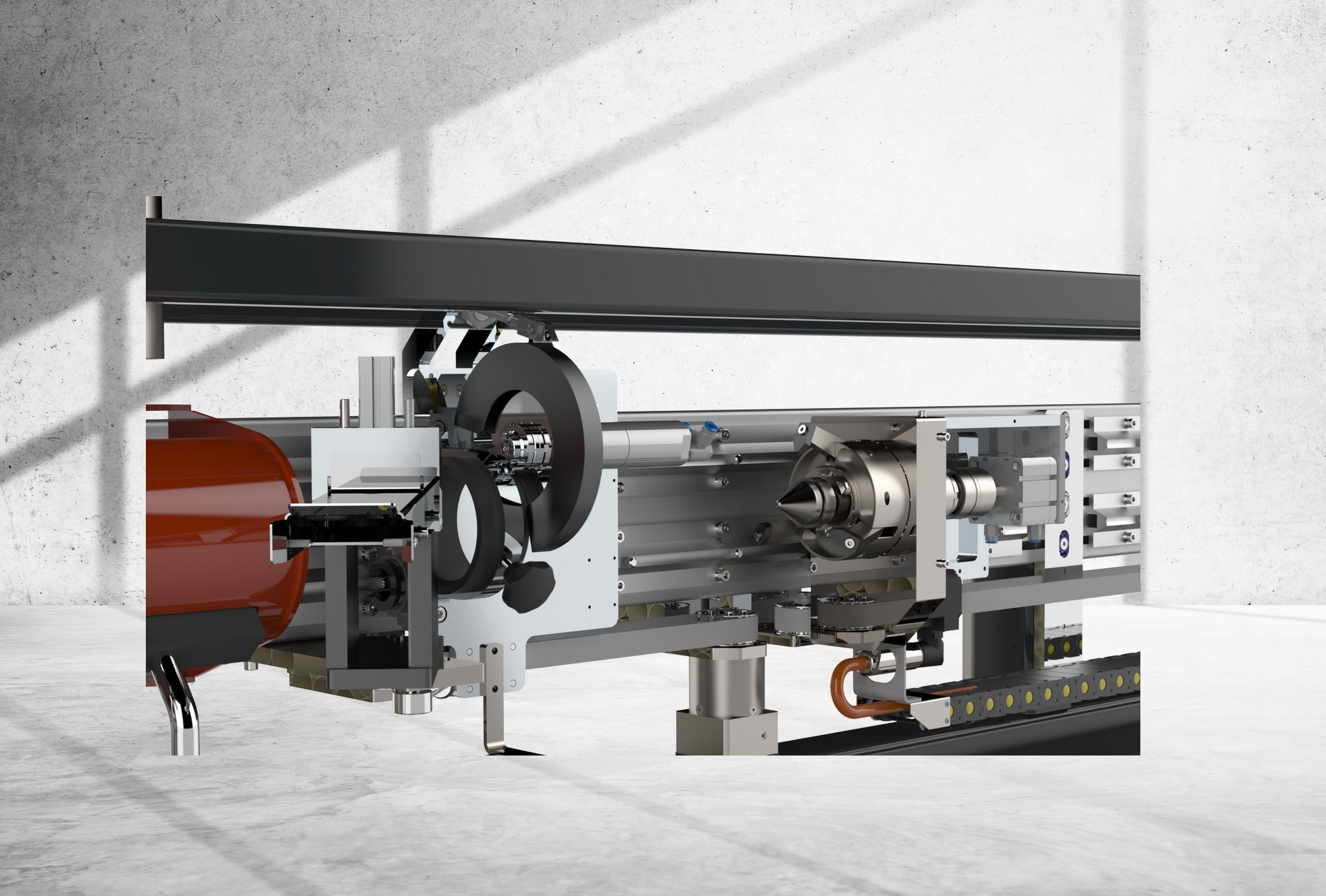

- Über die Zufuhrstation mit Rohrmagazin werden dem Drehteller mit 2 Rohraufnahmen die Rohre zugeführt.
- Die Oberfläche der Kunststoffrohre wird mit einem Gasbrenner erhitzt.
- Der Plüsch wird automatisch zugeführt, das Rohr damit umwickelt und der Plüsch bei der programmierten Länge geschnitten.
- Die Verbindung des Plüsches mit dem Rohr findet durch Plastifizierung der Rohroberfläche und anschließendem Abkühlen statt.
- So wird der Plüschrücken mechanisch mit dem Rohr verbunden.
- Das fertig bewickelte Rohr wird in ein Magazin eingeschoben oder direkt einem nachgeschalteten Rollerbearbeitungsautomaten zugeführt.
- Durch Austauschwerkzeuge kann die Maschine schnell auf verschiedene Längen und Durchmesser umgerüstet werden.
Vorteile
- große Flexibilität
- einfache Bedienung
- hohe Leistungsstärke
- maximale Wirtschaftlichkeit
- Produktionssicherheit
- sehr niedrige Rüstzeit
Technische Daten
| Production speed | up to 26,25 ft (8 m/min) |
| Stick length | 64.7" - 141.7" (1650 - 3600 mm) |
| Stick diameter | 0,51" - 2,16" (13 - 55 mm) |
| Gas supply | working pressure 30 - 70 mbar propane or natural gas |
| Air pressure / air consumption (ISO 8573-1) | min. 6 bar | - m³/h |
| Power supply | Power input | 400 Volt / 50 Hz | - kW |
* Guideline values – these may vary considerably depending on material specifications.
