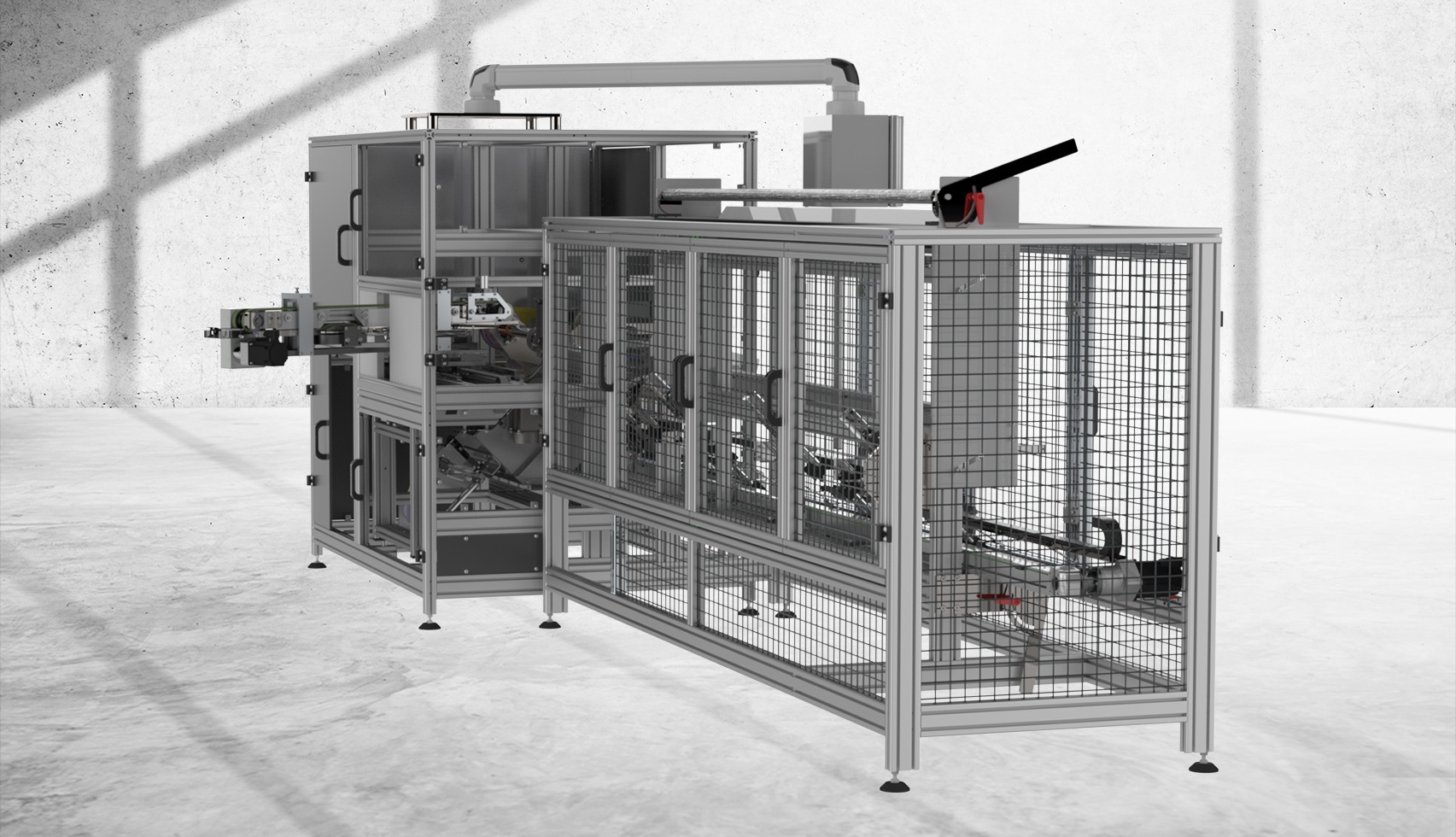

RWM 200 - Rollerwickelautomat







Zur Herstellung von Plüsch-Farbrollern.

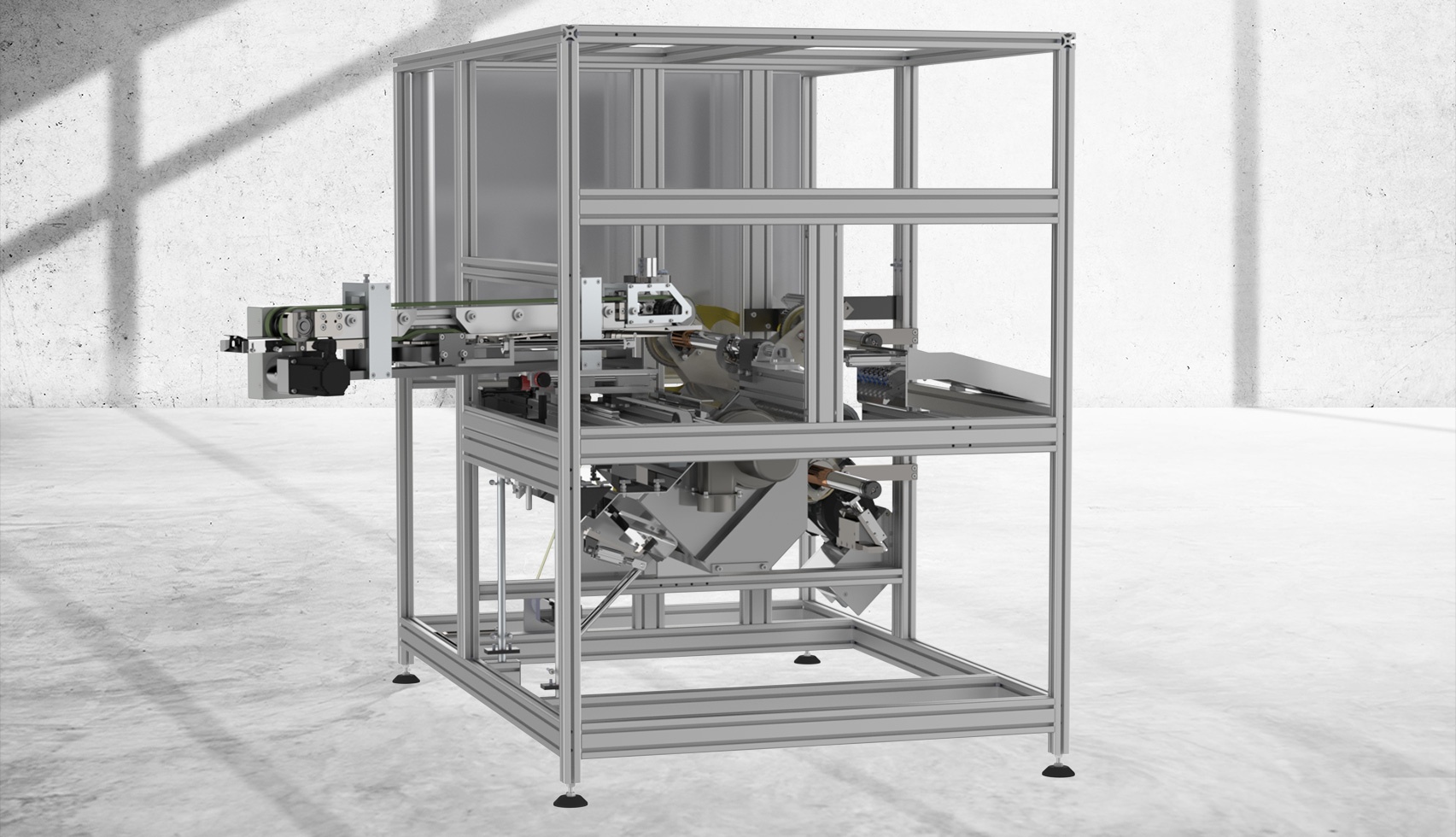

• Über die Zufuhrstation mit Rohrmagazin werden dem Drehteller mit 4 Rohraufnahmen die Rohre zugeführt.
• Optional kann hier ein Stangenmagazin mit Schneideinrichtung eingesetzt werden.
• In der Heizstation wird die Oberfläche der Kunststoffrohre mit einem Gasbrenner erhitzt.

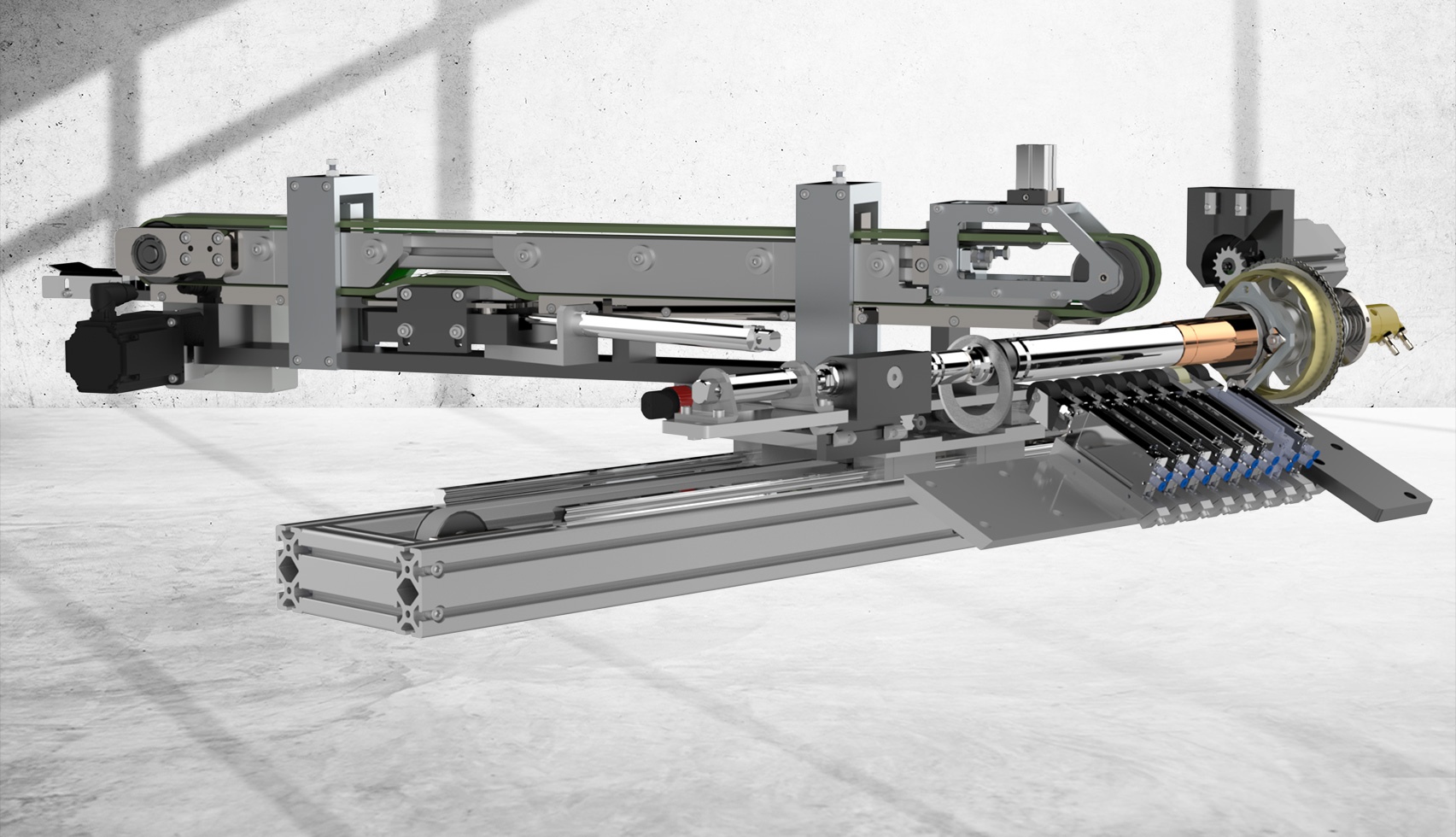

• In der Wickelstation wird der Plüsch automatisch zugeführt, das Rohr damit umwickelt und der Plüsch auf die programmierte Länge geschnitten.
• Die Verbindung des Plüsches mit dem Rohr findet durch Plastifizierung der Rohrober-fläche und anschließendem Abkühlen statt.
• So wird der Plüschrücken mechanisch mit dem Rohr verbunden.
• Danach erfolgt die Entnahme mittels Förderband oder die direkte Zufuhr in einen nachgeschalteten Montageautomaten.
• Durch Austauschwerkzeuge kann die Maschine schnell auf verschiedene Längen und Durchmesser umgerüstet werden.
