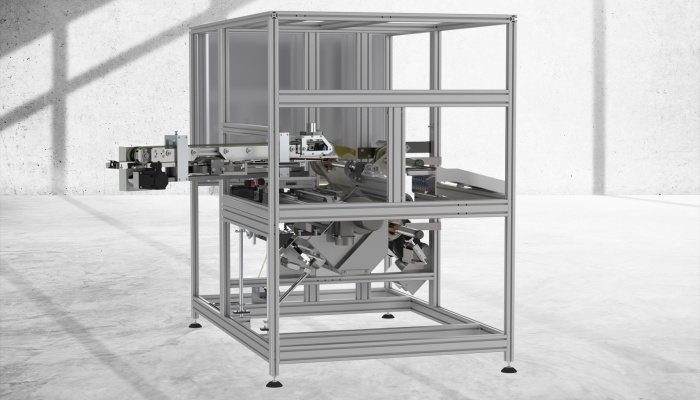

RWM 100 - Heizkörperroller-Wickelautomat
Zur Herstellung von Plüsch-Minirollern.
- Über die Zufuhrstation mit Rohrmagazin werden dem Drehteller mit 4 Rohraufnahmen die Rohre zugeführt.
- Optional kann hier ein Stangenmagazin mit Schneideinrichtung eingesetzt werden.
- In der Heizstation wird die Oberfläche der Kunststoffrohre mit einem Gasbrenner erhitzt.
- In der Wickelstation wird der Plüsch automatisch zugeführt, das Rohr damit umwickelt und der Plüsch auf die programmierte Länge geschnitten.
- Die Verbindung des Plüsches mit dem Rohr findet durch Plastifizierung der Rohroberfläche und anschließendem Abkühlen statt.
- So wird der Plüschrücken mechanisch mit dem Rohr verbunden.
- Danach erfolgt die Entnahme mittels Förderband oder die direkte Zufuhr in einen nachgeschalteten Montageautomaten.
- Durch Austauschwerkzeuge kann die Maschine schnell auf verschiedene Längen und Durchmesser umgerüstet werden.
Vorteile
- maximale Wirtschaftlichkeit
- große Flexibilität
- einfache Bedienung
- Leistungsstärke
- Produktionssicherheit
- sehr niedrige Rüstzeit
Technische Daten
| Leistung | bis zu 600 Roller/Std.* |
| Rohrabmessungen |
Länge min: 100 mm Länge max: 300 mm Durchm.: 13-30 mm |
| Stromversorgung | 400 V / 50 Hz |
| Druckluftversorgung | 6 bar |
| Gasversorgung | Arbeitsdruck 30-70 mbar Propan- oder Erdgas |
* je nach Länge, Durchmesser und Materialbeschaffenheit
