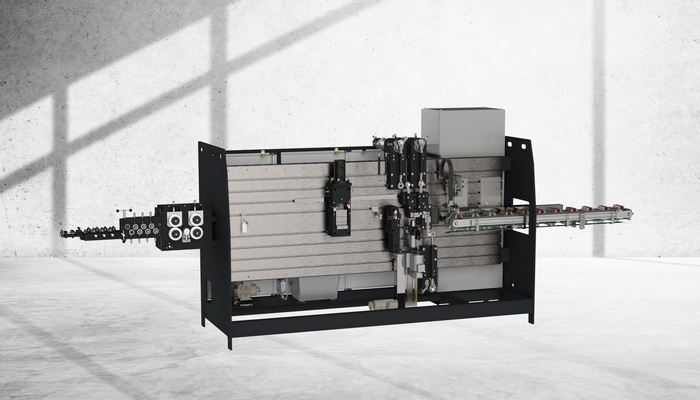

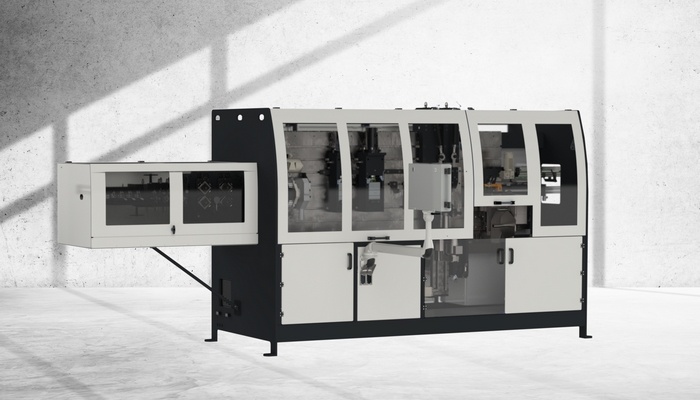

ABM 330 - Farbroller-Biegemaschine
Die Farbrollerbiege- und Griffmontagemaschine ABM 330 verarbeitet verschiedene Biegeformen und Größen, sowie verschiedene Drahtdurchmesser. Drahtabwickeln durch den motorgetriebenen Abwickler, Drahtrichten und Drahtpressen ist identisch zur Vorgängermaschine. Eine wesentliche Leistungssteigerung ist durch eine geänderte Biegeart erreicht worden: Bei diesem Prozess sind drei servogetriebene Kurvenscheiben im Einsatz, die eine Leistungsverdoppelung ermöglichen.
Der Draht wird von einer angetriebenen Haspel abgespult und läuft durch den 2-Ebenen-Richtapparat und die Längenerfassungsrollen. Die sogennanten „Flügel“ zum Fixieren des Plastikgriffes werden angepresst, von anderer Seite werden die Plastikgriffe zugeführt und auf den geraden Draht aufgesteckt. Im Anschluss werden fast zeitgleich drei Biegungen vorgenommen und die fertigen Farbroller ausgeworfen.
Merkmale
- leistungsstark und zuverlässig,
- universelle Herstellung aller Farbrollerhaken,
- austauschbare Einheit für kleine Haken,
- großer Maschinenrahmen,
- der Biegevorgang erfolgt dank dreier Servomotoren in einem sehr schnellen Ablauf,
- hohe Produktionskapazität,
- doppelte Drahtrichtrollen,
- manuelle oder automatische Zuführung der Griffe,
- kurze Umrüstzeit.
Die Maschine besteht aus einzelnen Stationen:
- angetriebene Drahtabwickelvorrichtung - automatische Drahtzuführung zur Maschine mit stufenloser Geschwindigkeitsregelung,
- Drahtrichtmaschine,
- Drahtvorschub und Messung (Genauigkeit ± 0,5 mm) - Servomotor,
- Drahtpressen und Schneiden - hydraulischer Antrieb,
- Drahtentgraten,
- Biegeeinheit - 3 Servomotoren,
- Einheit zum Klemmen der Griffe auf dem Draht,
- optional: Einfädelvorrichtung, Einstechvorrichtung, Etikettiervorrichtung, zusätzliche Pressung.
Technische Daten
| Produktionsleistung | ca. 35 - 40 Stück/min. (2.100 Stück/Std.) |
| Drahtfestigkeit | max. 650 N/mm |
| Drahtdurchmesser | Verzinkter Stahldraht 6 - 8 mm, andere Durchmesser auf Anfrage |
| Drahtcoilgewicht | max. 1,500 kg |
| Griffart | nach Anforderungen |
| Hydraulik | 20 MPa |
| Druckluft | 0.6 MPa |
| Druckluftverbrauch | max. bis zu 17 m³/Std. |
| Geräuschpegel | 75 dB - gemessen in 1 m Abstand von der Maschine |
| Höhe | ca. 2,200 mm |
| Gewicht | 3.900 kg |
| Platzbedarf | ca 7.000 x 2.000 mm |
| Elektrischer Anschluss | 3 x 400 V/50 Hz, N/PE, 17 kW |
