Prozess

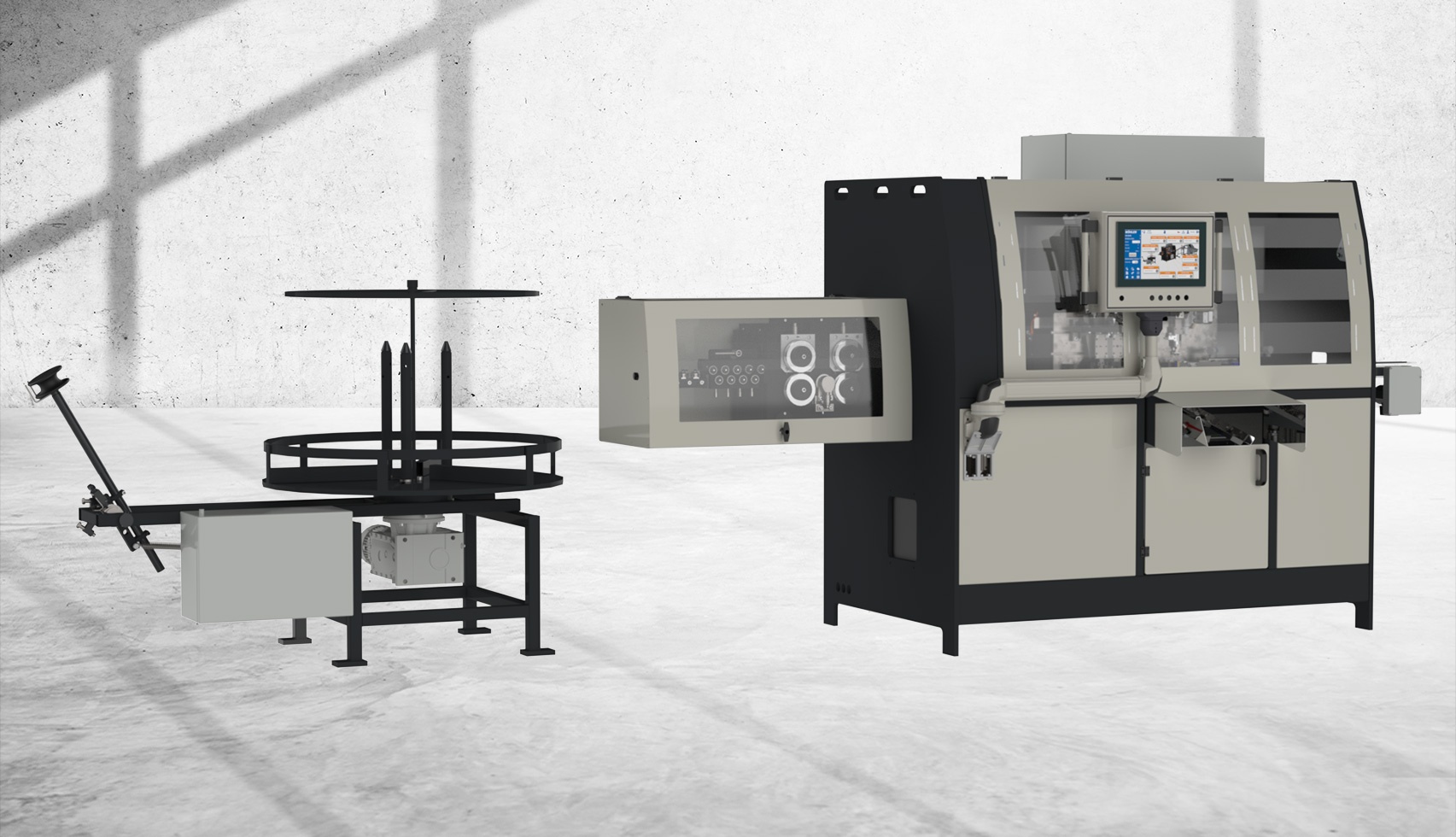

Der Draht wird von einer angetriebenen Haspel abgespult und läuft durch den 2-Ebenen-Richtapparat und durch die Längenerfassungsrollen. Der Draht wird anschließend hydraulisch abgeschnitten und die sogenannten „Flügel“ zur Befestigung der Plastikgriffe werden angepresst. Danach erfolgt das Biegen der Halter, wobei die Biegeform innerhalb gewisser Grenzen frei wählbar und hauptsächlich durch die Software eingestellt ist. Die Handgriffe werden aus einem Bunkerförder orientiert zugeführt und automatisch auf die gebogenen Halter aufgesteckt. Die Leistung der Anlage beträgt zirka 2.100 – 2.400 Stück pro Stunde, in Abhängigkeit von der Stiellänge und der Stielform.

Vorteile

• Für zwei Drahtdurchmesser zum Beispiel 3,40 and 4,00
• Biegeform durch Software einstellbar
• Hohe Leistung
• Manuelle oder automatische Griffzufuhr

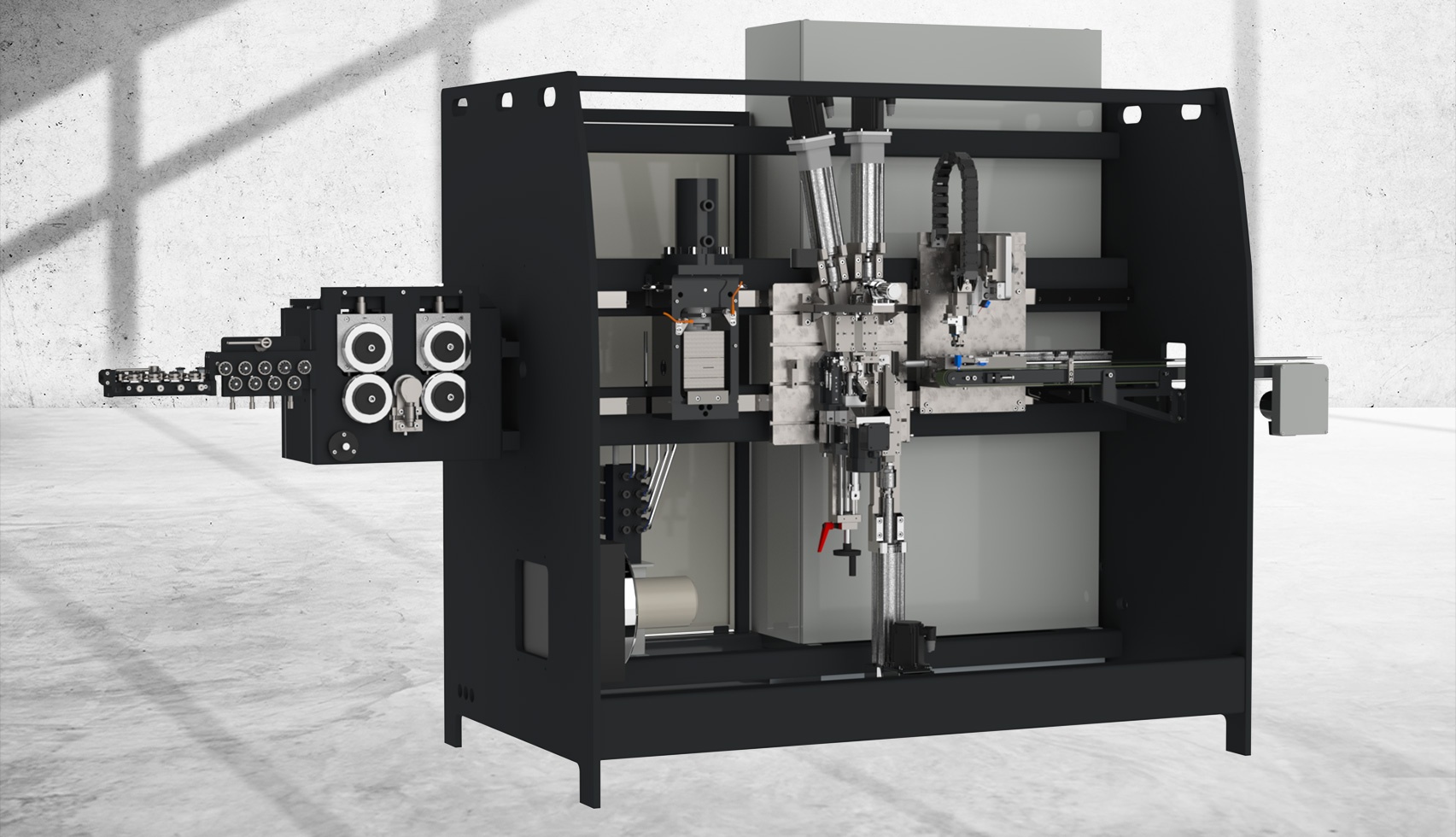

Module

• Motorgetriebener Drahtabwickler – für automatischen Drahtvorschub zur Maschine mit kontinuierlicher Geschwindigkeitsregelung
• Drahtrichteinheit bestehend aus Rollenrichtapparat
• Drahtvorschub (Genauigkeit ± 0,5 mm) elektrischer Servomotorantrieb
• Hydraulikgetriebene Press- und Schneideinheit
• Vorrichtung zum Anfasen
• Biegeeinheit – 3 Servomotoren
• Bunkerförderer/Förderband

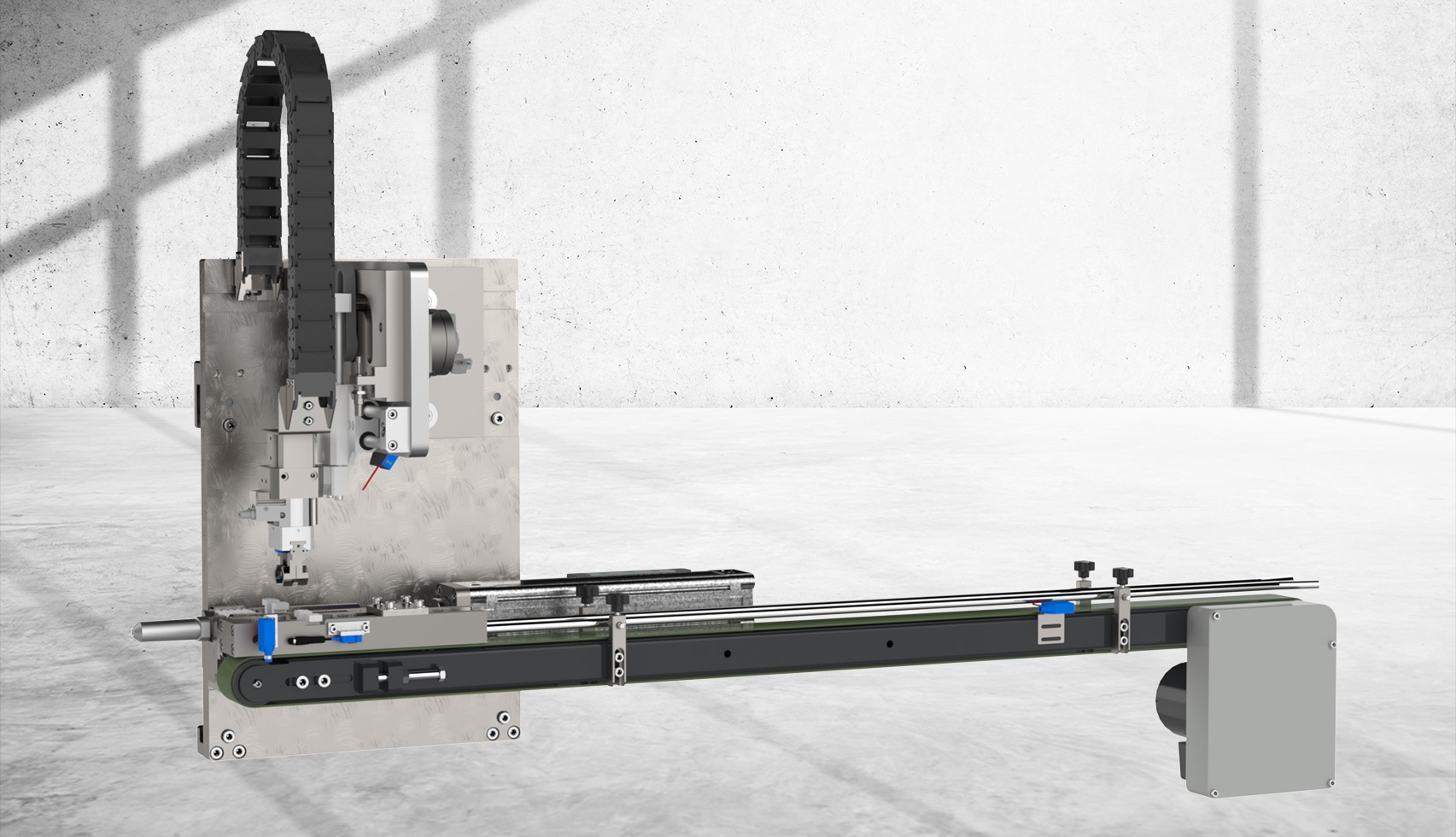

• Griffaufsteckvorrichtung mit Auswurf

Technische Daten
