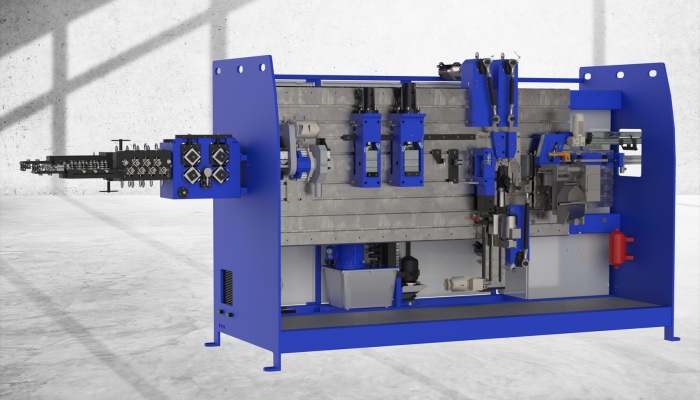

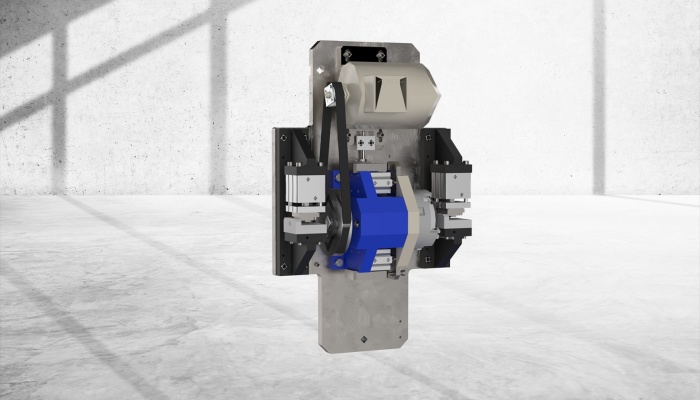

ABM 320 - Farbroller-Biegemaschine
Die Farbrollerbiege- und Griffmontagemaschine ABM 320 verarbeitet verschiedene Biegeformen und Größen, sowie verschiedene Drahtdurchmesser. Drahtabwickeln durch den motorgetriebenen Abwickler, Drahtrichten und Drahtpressen ist identisch zur Vorgängermaschine. Eine wesentliche Leistungssteigerung ist durch eine geänderte Biegeart erreicht worden: Bei diesem Prozess sind drei servogetriebene Kurvenscheiben im Einsatz, die eine Leistungsverdoppelung ermöglichen.
Der Draht wird von einer angetriebenen Haspel abgespult und läuft durch den 2-Ebenen-Richtapparat und die Längenerfassungsrollen. Die sogennanten „Flügel“ zum Fixieren des Plastikgriffes werden angepresst, von anderer Seite werden die Plastikgriffe zugeführt und auf den geraden Draht aufgesteckt. Im Anschluss werden fast zeitgleich drei Biegungen vorgenommen und die fertigen Farbroller ausgeworfen.
Vorteile
- Kurze Umbauzeiten
- Manuelle oder automatischen Griffzufuhr
- Alle Drahtformen
- Hohe Leistung
- Touchscreen 11"
Module
- Motorgetriebener Drahtabwickler OZD 1500 - für den automatischen Drahtvorschub zur Maschine mit kontinuierlicher Geschwindigkeitsregelung
- Drahtrichtapparat
- Drahtvorschub (Genauigkeit ± 0,5 mm)
- “Flügelpressen” und Schneideinheit - hydraulisch
- Biegeeinheit durch 3 Kurvenscheiben angetrieben durch Servomotoren
- Vorrichtung zum Anfasen
- Vibrationsmagazin und Zuführschienen für Plastikgriffe
- Optional mit Stufenförderer und Förderband zur Zuführung der Griffe in die Montageposition
- Griffaufsteckvorrichtung mit Auswurf
- Weitere Optionen: „Grooving“, Gewinde, Etikettieren
Technische Daten
| Produktionsleistung | ca. 35 - 40 Stück/min. (2.100 Stück/Std.) |
| Drahtfestigkeit | max. 650 N/mm |
| Drahtdurchmesser | Verzinkter Stahldraht 5 - 8 mm, andere Durchmesser auf Anfrage |
| Drahtcoilgewicht | max. 1,500 kg |
| Griffart | nach Anforderungen |
| Hydraulik | 20 MPa |
| Druckluft | 0.6 MPa |
| Druckluftverbrauch | max. bis zu 17 m³/Std. |
| Geräuschpegel | 75 dB - gemessen in 1 m Abstand von der Maschine |
| Höhe | ca. 2,200 mm |
| Gewicht | 3.900 kg |
| Platzbedarf | ca 7.000 x 2.000 mm |
| Elektrischer Anschluss | 3 x 400 V/50 Hz, N/PE, 17 kW |
