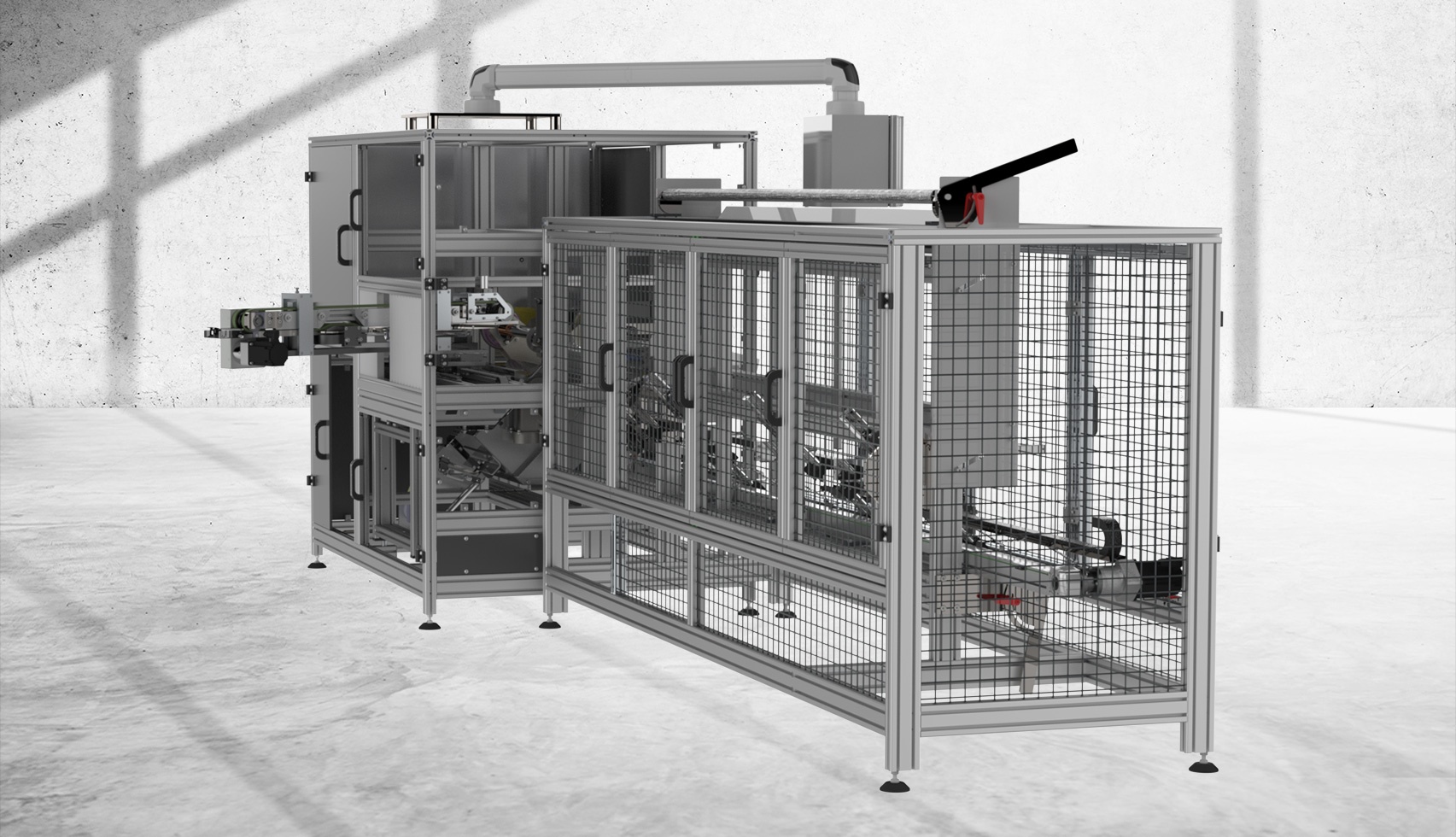

RWM 200 - navíjecí automat (krátké trubky)



Tento stroj navíjí plyš na již nakrácené válečky. Stroj může pracovat buď s dlouhými trubkami anebo s již předem nakrácenými trubkami. Stroj se skládá ze zásobníku krátkých či dlouhých trubek, odkud jsou trubky přiváděny na karusel, kde v první stanici je v případě dlouhých trubek řezací jednotka s nožem, v další probíhá nahřátí a navíjení plyše. Trny na karuselu mají vnitřní chlazení. Hořák plynu má samostatnou řídící jednotku, kde se reguluje intenzita plamene. Stroj je vybaven velice sofistikovaným řídícím systémem s názorným grafickým ovládáním s možností regulace úhlu a rychlosti navíjení.

Charakteristika

  • Zpracování různých průměrů trubek
  • Zásobník pro krátké i dlouhé trubky
  • Rychlá a snadná výměna
  • Bezpečnost práce
  • Vzdálená správa



Stroj se skládá z jednotlivých stanic

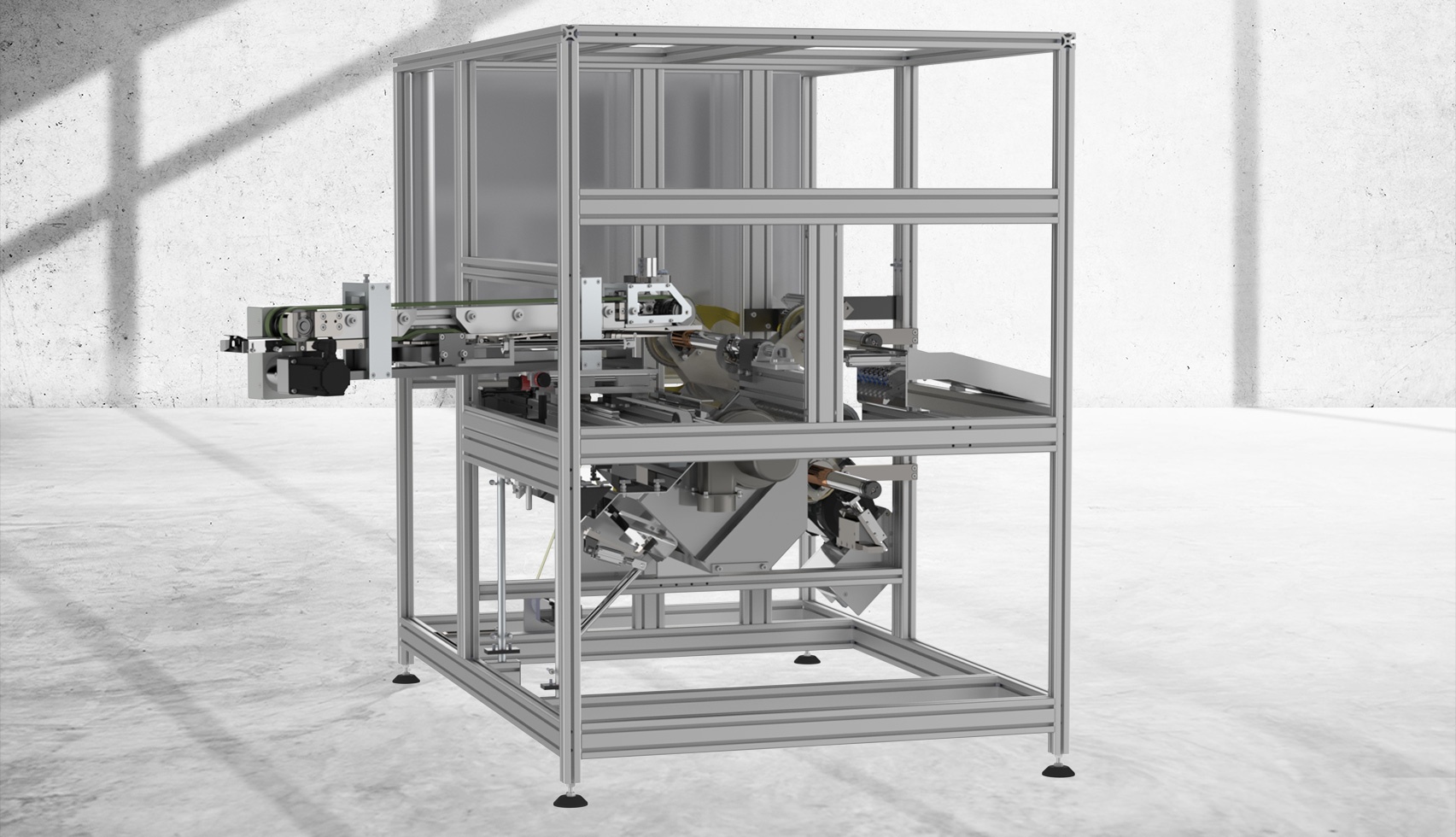

  • Zásobník

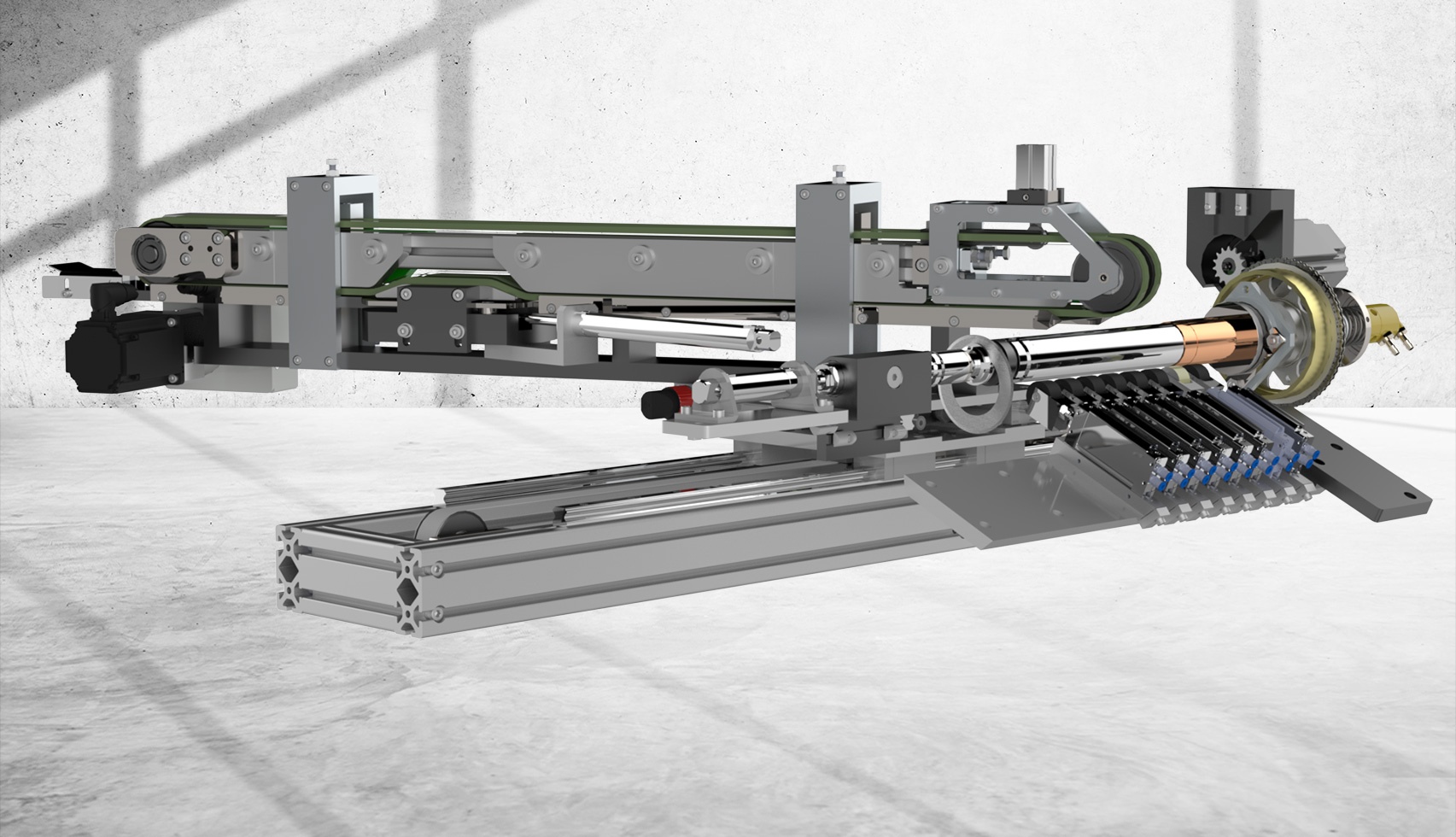

  • Karusel s trny s vnitřním chlazením
  • Hořák
  • Navíjecí jednotka
  • Vyhození

Technická data

výkon až 600 ks/hod
délka finálního válečku 100 - 300 mm
délka trubky 1100 - 3400 mm
vnitřní průměr válečku 30 - 55 mm
řízení PLC, dotykový displej
elektrické připojení 400 V / 50 Hz; jiné napětí na vyžádání
stlačený vzduch 6 bar
pracovní tlak hořáku 30 - 70 mbar, propan nebo zemní plyn

Bezpečnostní standard CE.
