RMA 500 – Montážní automat na velké válečky (MAXI)

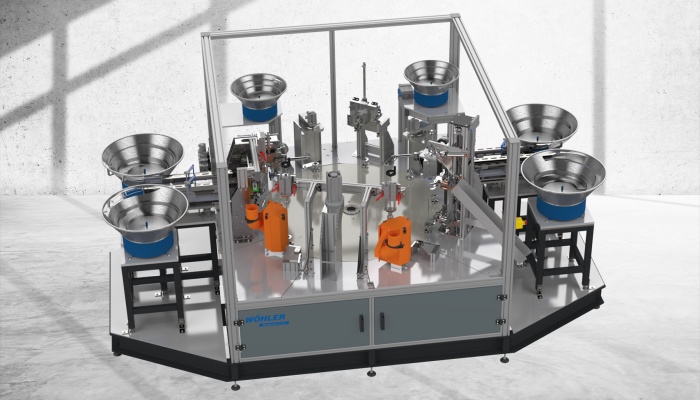

Stroj se skládá z jednoho horizontálního karuselu s 10 stanicemi, ze 4 vibračních zásobníků (1.víčko, 1.ložisko, 2. víčko, 2. ložisko) a jednoho poschoďového dopravníku pro středové trubičky. Pokud se na stroji zpracovávají různé průměry válečků je možné zdvojit vibrační zásobníky pro víčka. Válečky jsou přiváděny do stroje po pásovém dopravníku. Kromě montážních stanic se na karuselu nacházejí 2 kartáčovací jednotky a celý proces končí vyhozením hotového válečku ze stroje. Stroj je vybaven velice sofistikovaným řídícím systémem s názorným grafickým ovládáním.
Tento stroj je možné propojit s RBA strojem do linky.
Charakteristika
Výkonný a spolehlivý
- Maximálně ekonomický
- Vysoká flexibilita a kapacita
- Snadné ovládání
- Bezpečnost práce
- Vzdálená správa
Stroj se skládá z jednotlivých stanic
- Umístění víčka na trn karuselu
- Umístění svorky
- Umístění a orientace středové trubičky
- Umístění svorky
- Umístění válečku
- Umístění víčka
- Kartáčování
- Lisování
- Kartáčování
- Vyhození
Technická data
| výkon | až 1000 ks/hod, v závislosti na velikosti a kvalitě komponentů |
| délka finálního válečku | 70 - 250 mm |
| vnitřní průměr válečku | 38 - 55 mm |
| řízení | PLC, dotykový displej |
| elektrické připojení | 400 V / 50 Hz; jiné napětí na vyžádání |
| stlačený vzduch | 6 bar |
Bezpečnostní standard CE.
