RMA 300 - lineární montážní automat na velké válečky (MAXI)

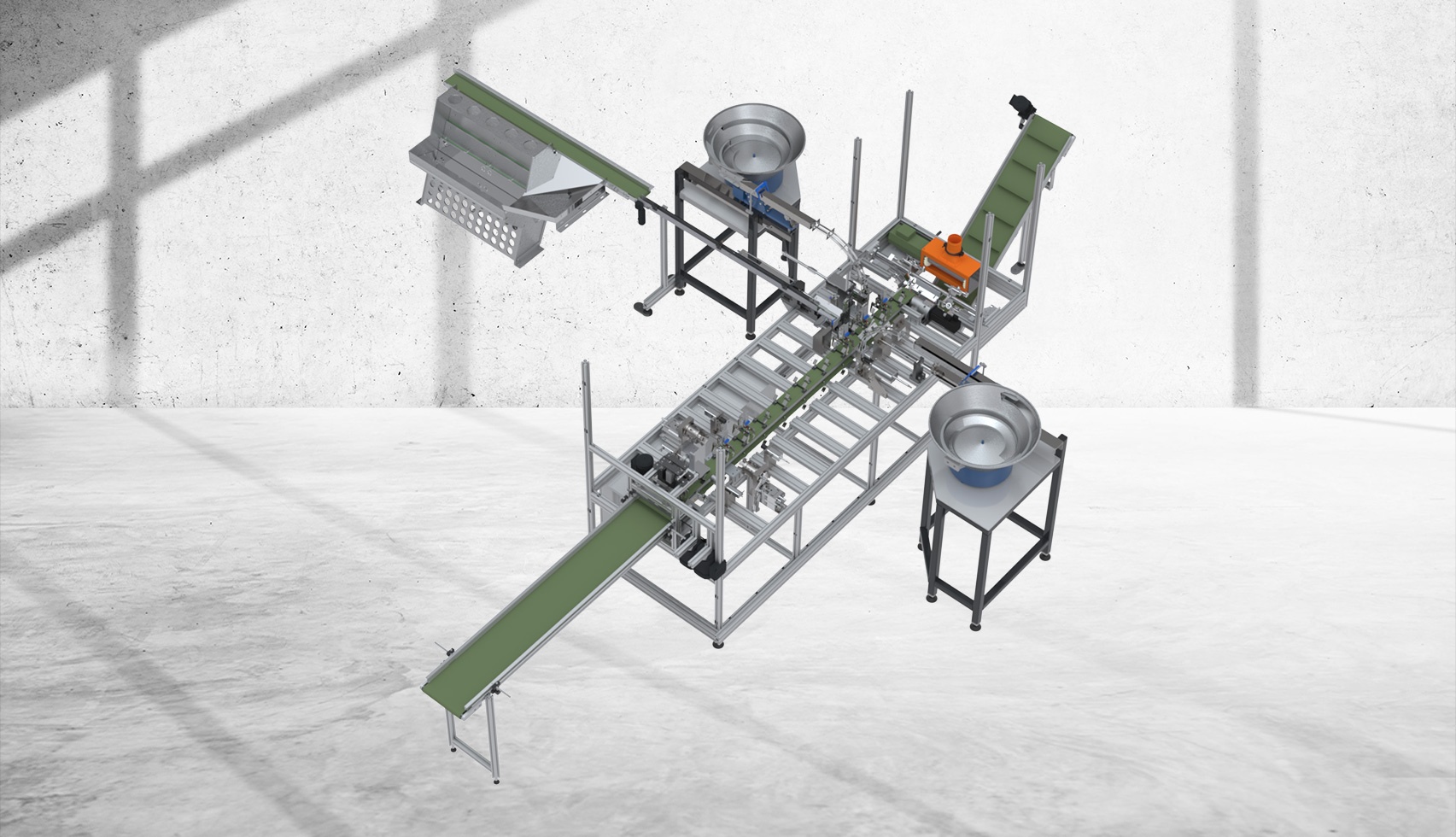

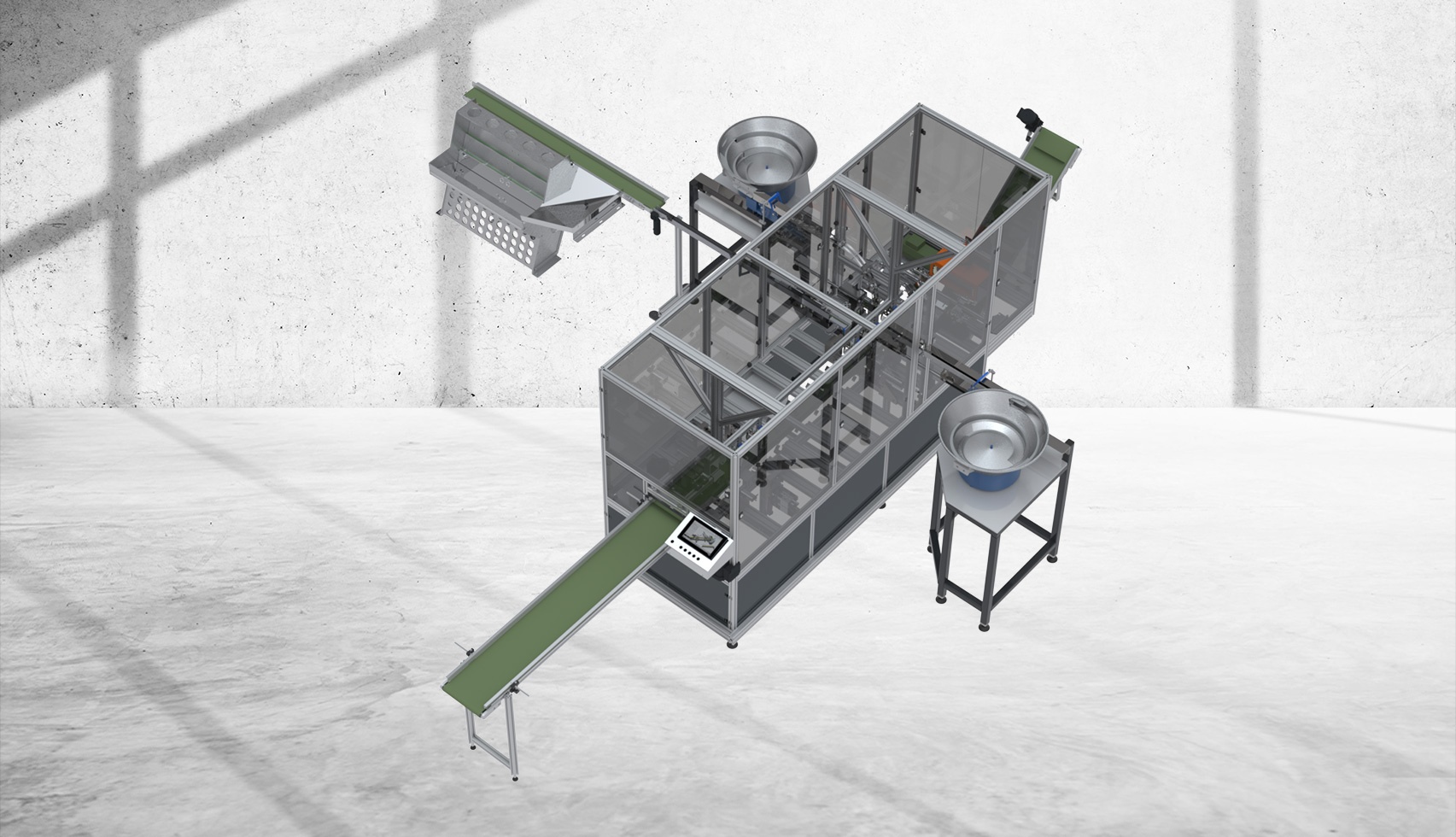

Na tomto stroji probíhá montáž víček a středových trubiček s válečky. Stroj sestavuje válečky velkých velikostí (MAXI) s přesahem plyše i bez přesahu. Celý proces začíná na dopravníku, odkud jsou válečky automaticky zakládány na další dopravník, kde jsou nejdříve vystředěny, dále pak dochází k zahrnutí plyše dovnitř trubky a dále následují stanice montáž 1. víčka, stanice s středovou trubičkou a stanice pro montáž 2.víčka. Víčka jsou přiváděna do stroje z vibračních zásobníků a středové trubičky z poschoďového dopravníku. Na konci dopravníku je váleček vyčesán a vykartáčován a nakonec vyhozen na vynášecí dopravník. Stroj je vybaven velice sofistikovaným řídícím systémem s názorným grafickým ovládáním.

Montážní stanice jsou vždy přizpůsobeny požadavkům zákazníka.



Tento stroj je možné propojit s RBA strojem do linky.

Charakteristika

  • Maximálně ekonomický
  • Vysoká flexibilita a kapacita
  • Snadné ovládání
  • Bezpečnost práce
  • Vzdálená správa



Stroj se skládá z jednotlivých stanic

  • Transport válečku na dopravníku
  • Vycentrování válečku
  • Zahrnutí přesahu plyše (pouze v případě válečku s přesahem plyše)

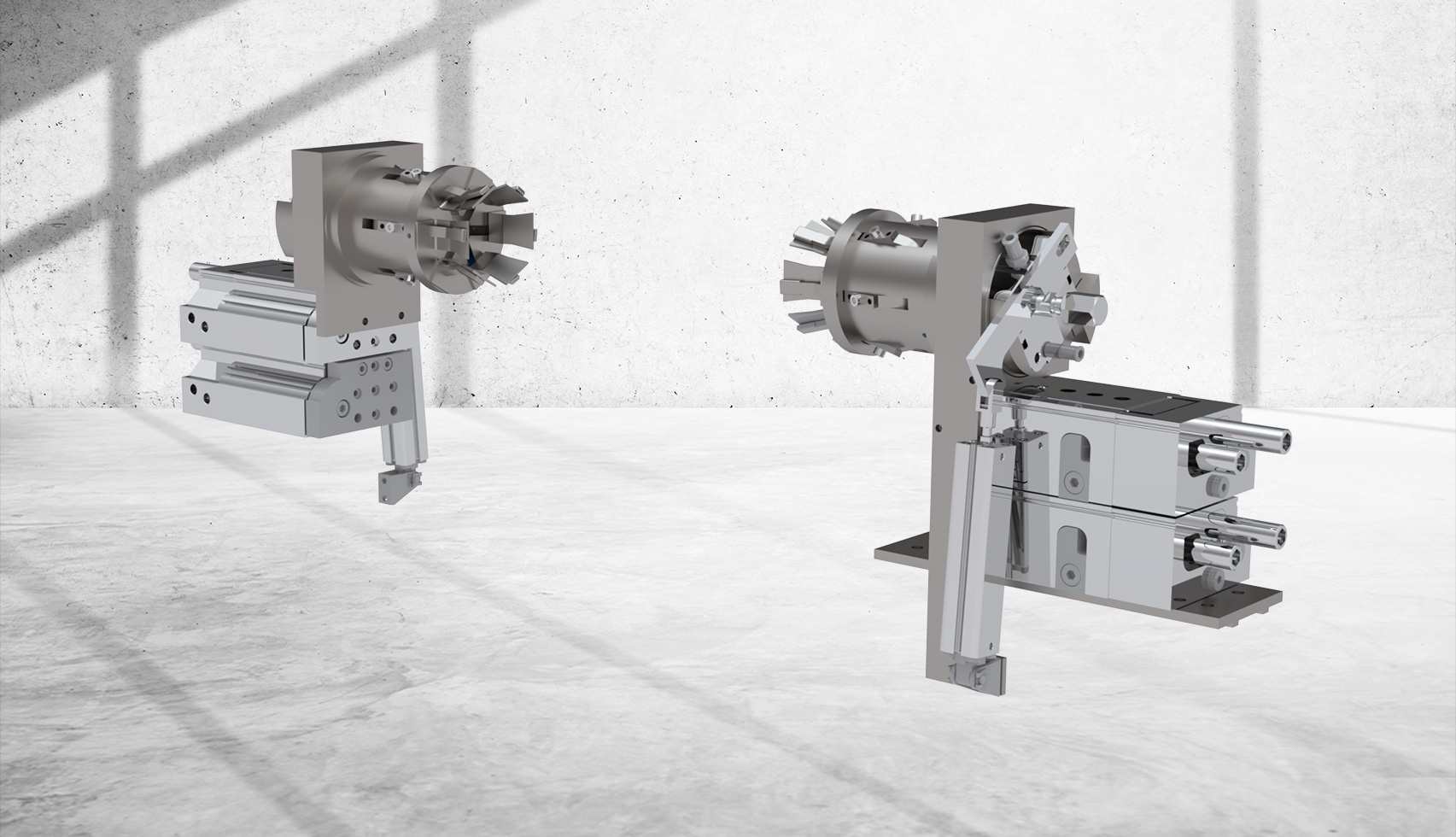

  • Montáž 1. víčka
  • Montáž středové trubičky
  • Montáž 2. víčka
  • Kartáčování
  • Vyhození na vynášecí dopravník

Technická data

výkon až 1200 ks/hod, v závislosti na velikosti a kvalitě komponentů
délka finálního válečku 70 - 305 mm
vnitřní průměr válečku 38 - 58 mm
řízení PLC, dotykový displej
elektrické připojení 400 V / 50 Hz; jiné napětí na vyžádání
stlačený vzduch 6 bar

Bezpečnostní standard CE.
