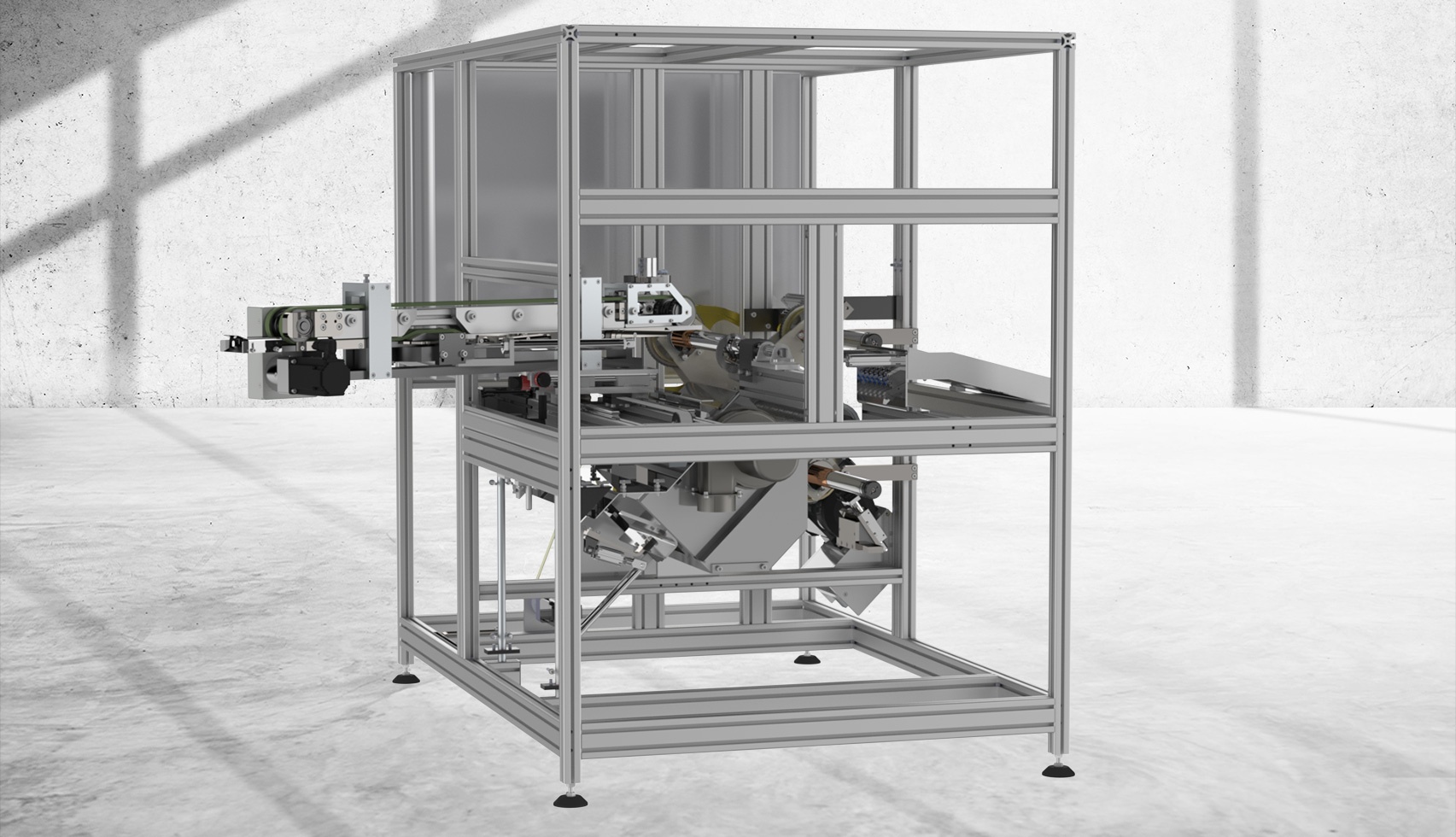

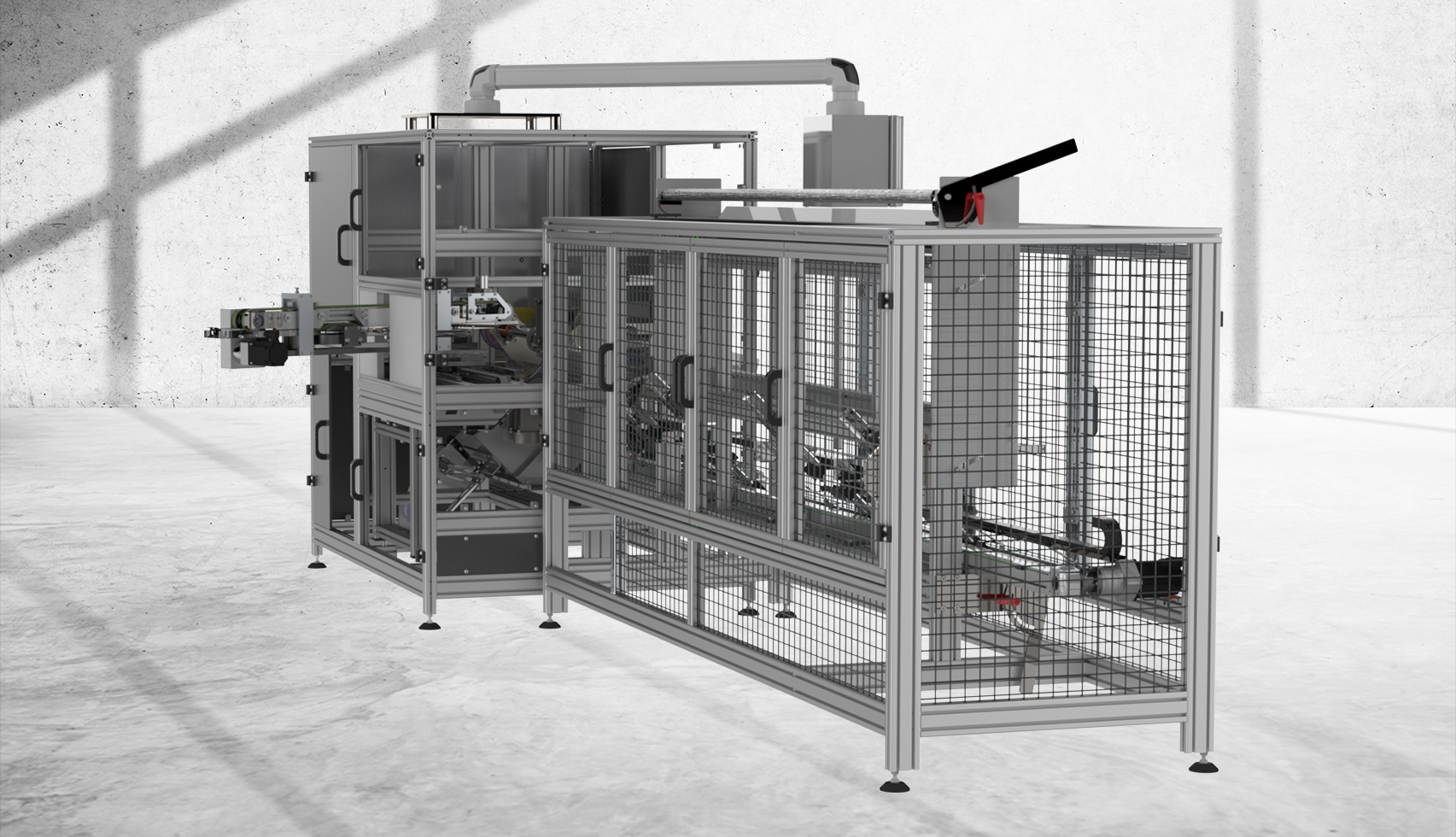

RWM 100 - navíjecí automat na malé válečky
Pro navíjení všech dostupných plyšových mini válečků.
- přes podávací jednotku se zásobníkem trubek jsou trubky dopravovány na otočnou desku se 4 válečkovými trny
- volitelně zde může být instalován zásobník trubkových tyčí s řezacím zařízením
- v topné jednotce se povrch plastových trubek ohřívá pomocí plynového hořáku

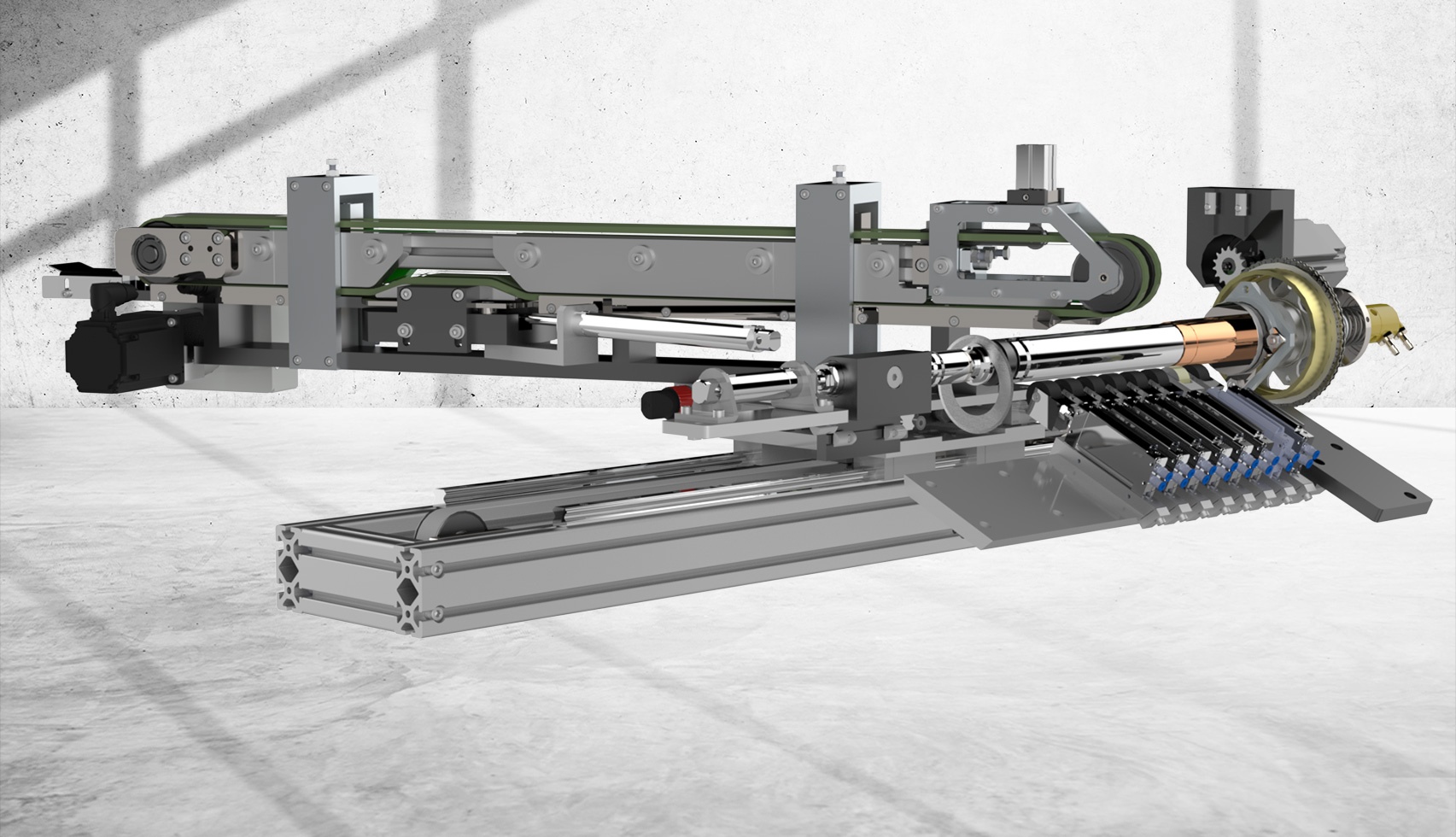

- navíjecí jednotce je plyš přiváděn automaticky, trubička se navíjí a stříhá na naprogramovanou délku
- spojení plyše s trubičkou se provádí tak, že se povrch nejprve roztaví a poté ochladí
- tímto způsobem se zadní strana plyše mechanicky spojí s trubicí
- poté jsou odebírány pomocí dopravního pásu nebo jsou přiváděny do připojeného montážního stroje
- výměnou nástrojů lze stroj rychle změnit na různé délky a průměry
Funkce
- maximální hospodárnost
- vysoká flexibilita
- jednoduchá obsluha
- vysoká kapacita
- zabezpečení výroby
- velmi krátká doba změny
Technická data
Capacity | up to 600 rollers/hour* |
Tube measurement |
length min. 50 mm length max. 150 mm diam 14 - 25 mm |
Power supply | 400 V / 50 Hz |
Air supply | 6 bar |
Gas supply | working pressure 30 - 70 mbar propane or natural gas |
* depending on the length and diameter of the tube and the kind of plush
