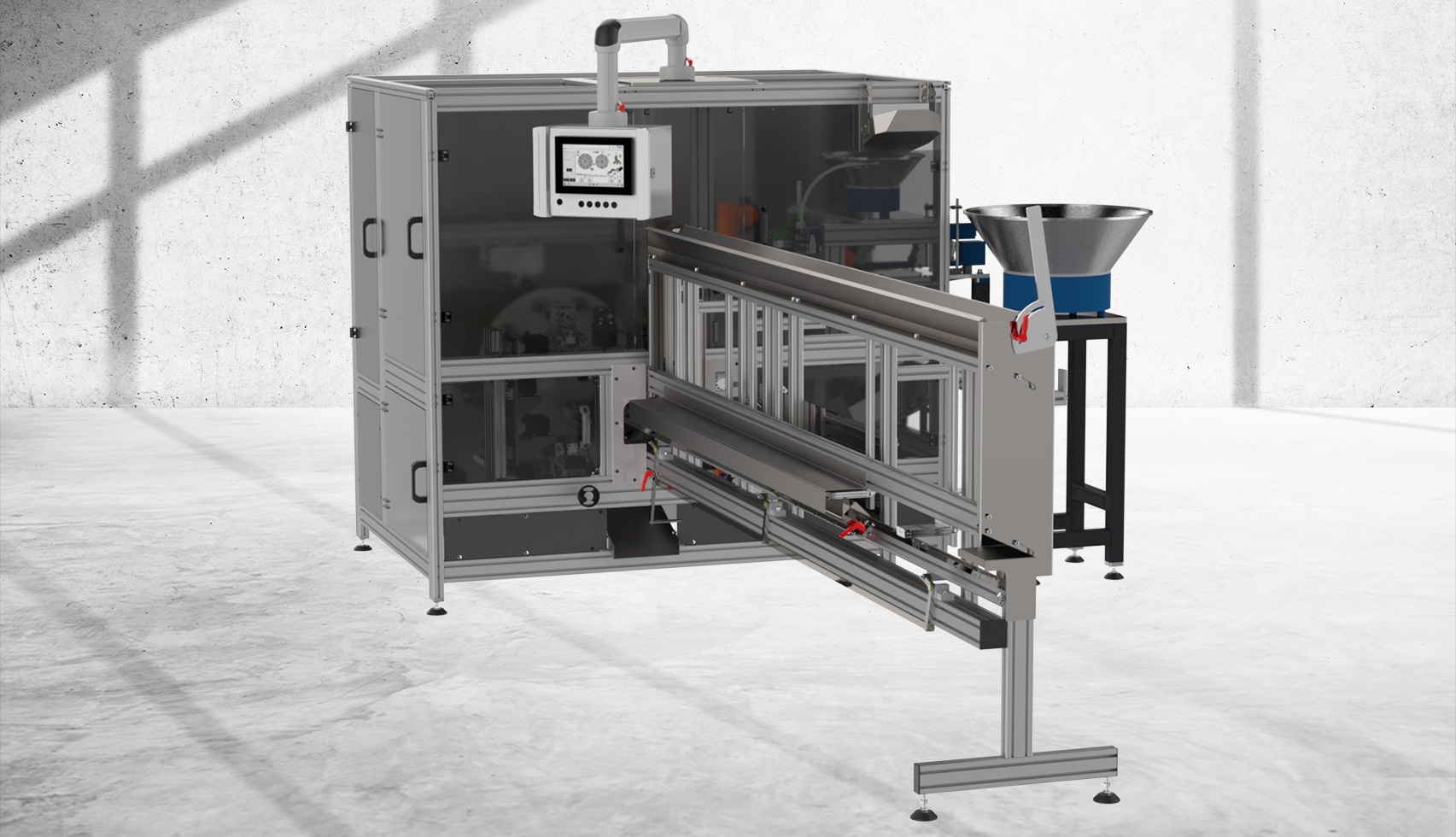

RCA 200 - automat na výrobu midi malířských válečků

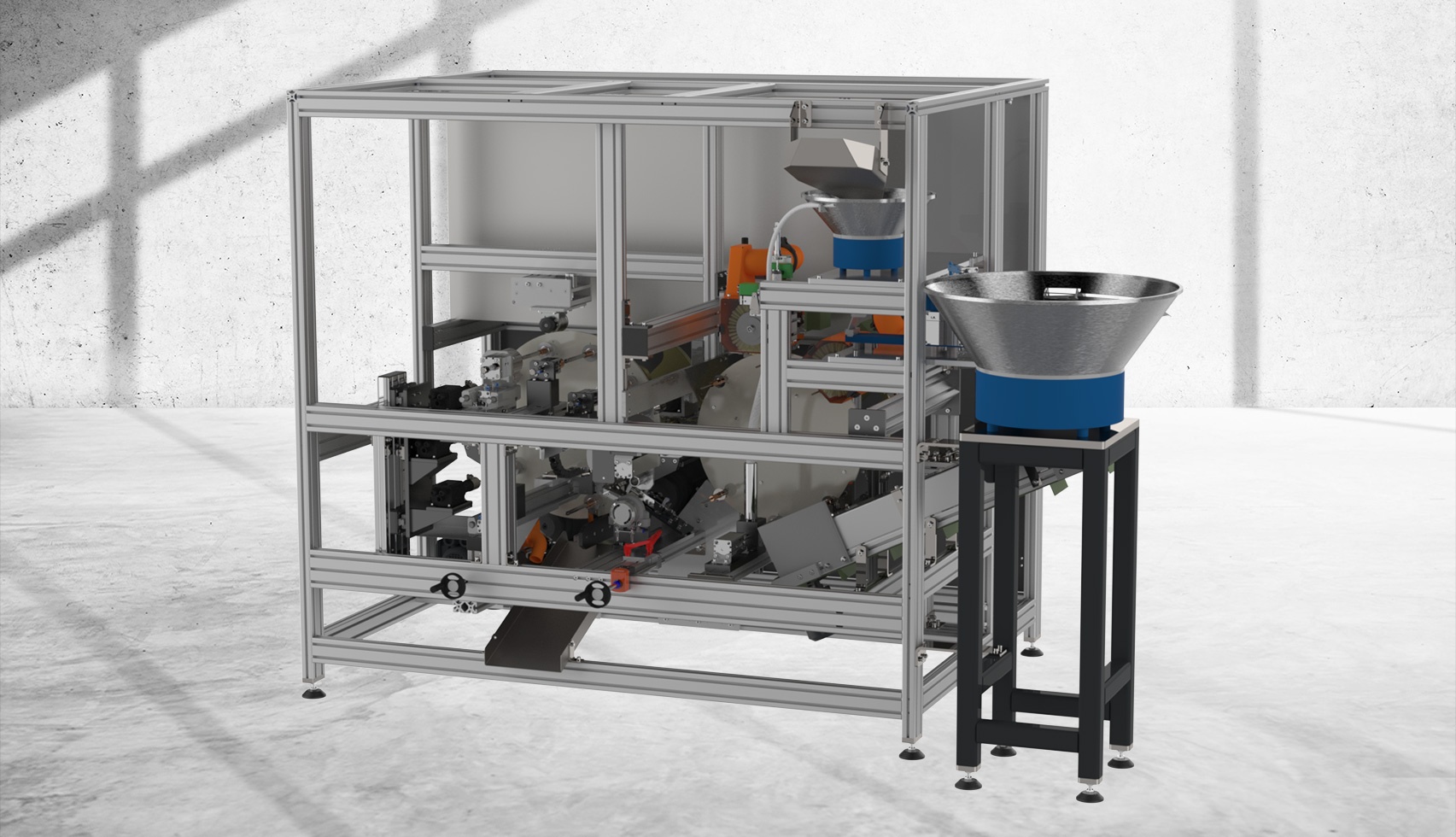

Stroj se skládá ze dvou karuselů a jedné předávací stanice, ze tří vibračních zásobníků a zásobníku na dlouhé trubky. Na každém karuselu může být až 10 stanic. Válečky lze vyrábět v provedení z jedné strany zahrnované nebo nezahrnované – z obou stran víčko. Stroj je vybaven velice sofistikovaným řídícím systémem s názorným grafickým ovládáním. Stroj je určen pro zpracování a sestavování válečků středních velikostí (MIDI).

Stroj nakrátí válečky z dlouhé trubky na určitou délku, vytřídí odřezky, dále probíhá kartáčování, srážení hran z jedné a pak z druhé strany. Následuje předání na druhý karusel, kde se odehrává montáž válečku s víčkem a montáž adaptéru a ložiska a jeho sestavení s válečkem a kartáčování. Na každém karuselu může být až 10 stanic, které lze osadit dle přání zákazníka.

Charakteristika

Výkonný a spolehlivý.

  • Velká efektivita
  • Vysoká výrobní kapacita
  • Integrovaná vzdálená správa



Stroj se skládá z jednotlivých stanic

  • Rozřezání trubky
  • Vytřídění zbytků

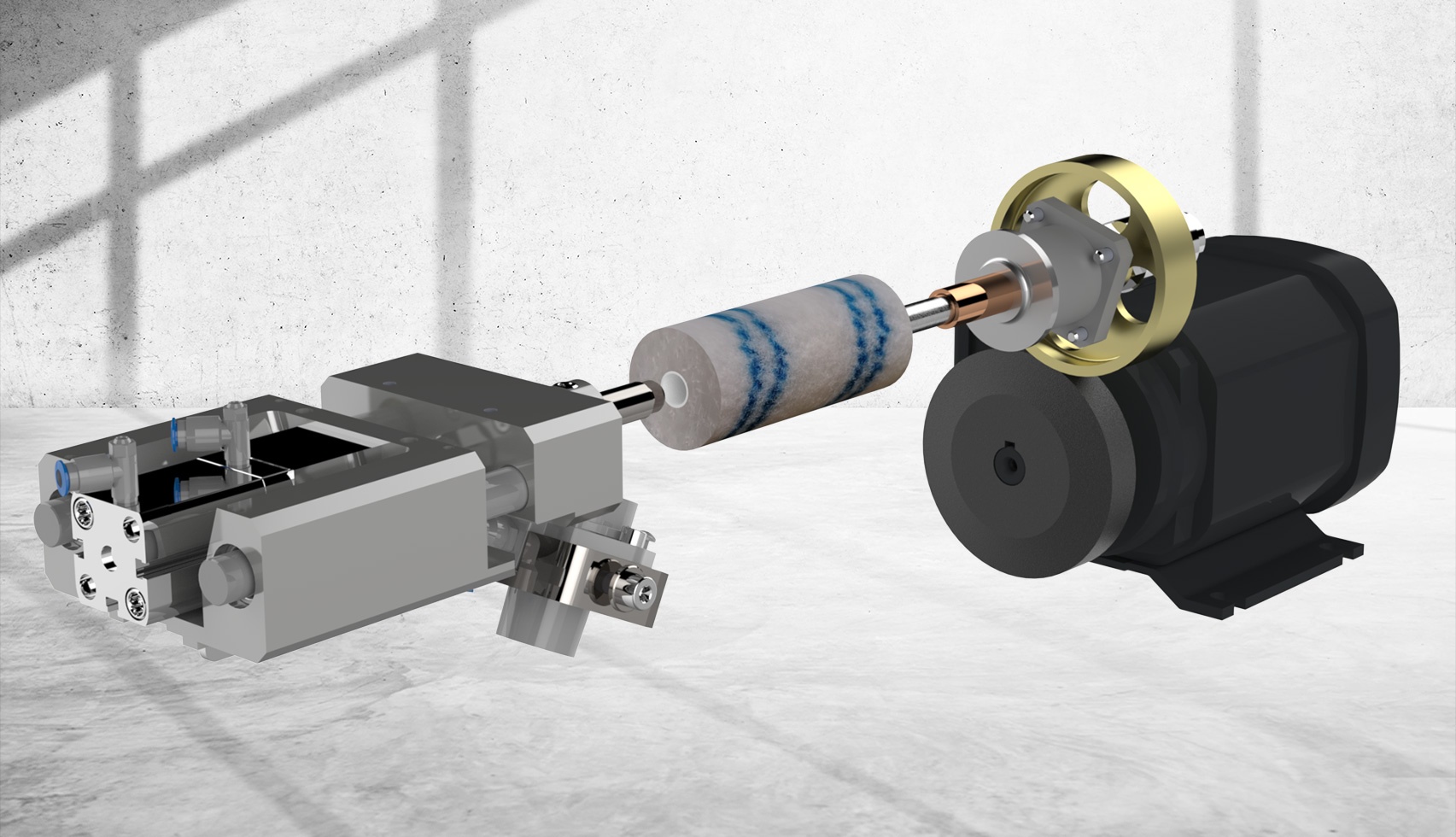

  • Kartáčování
  • Srážení hran z jedné strany
  • Srážení hran z druhé strany
  • Sestavování adaptéru s ložiskem
  • Nahřívání
  • Montáž adaptérů do válečku
  • Montáž víčka
  • Kartáčování
  • Vyhození

Rovněž montáž adaptéru s ložiskem nemusí probíhat vždy přímo na stroji a tato operace může probíhat na jiném zařízení.

Technická data

výkon až 1000 ks/hod, v závislosti na velikosti a kvalitě komponentů
délka finálního válečku 60 - 160 mm
délka trubky 1100 - 3000 mm
vnitřní průměr válečku 14 - 30 mm
řízení PLC, dotykový displej
elektrické připojení 400 V / 50 Hz
stlačený vzduch 6 bar

Bezpečnostní standard CE.
