RCA 100 - automat na výrobu mini malířských válečků

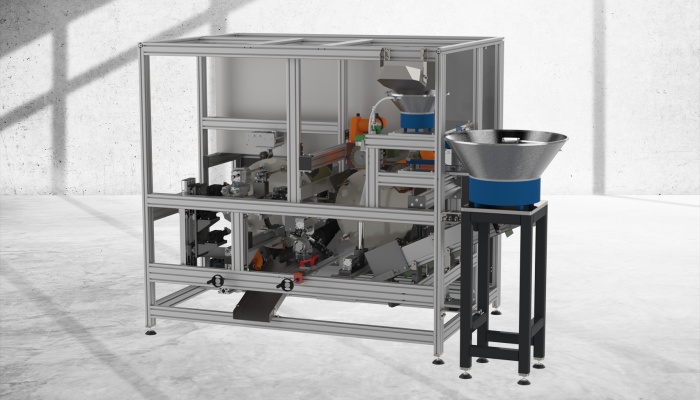

Stroj se skládá ze dvou karuselů a jedné předávací stanice, ze dvou vibračních zásobníků a zásobníku na dlouhé trubky. Na každém karuselu může být až 10 stanic. Válečky lze vyrábět v provedení z jedné strany zahrnované nebo nezahrnované – z obou stran víčko. Stroj je vybaven velice sofistikovaným řídícím systémem s názorným grafickým ovládáním. Stroj je určen pro zpracování a sestavování radiátorových válečků (MINI). Stroj nakrátí válečky z dlouhé trubky na určitou délku, vytřídí odřezky, odfrézuje průměr trubky, opakovaně nahřívá, uzavírá konec válečku a dále sestaví váleček s adaptérem, ložiskem a víčkem.
Charakteristika
Výkonný a spolehlivý.
- Velká efektivita
- Vysoká výrobní kapacita
- Integrovaná vzdálená správa
Stroj se skládá z jednotlivých stanic
- rozřezání trubky
- vytřídění zbytků
- frézování vnitřního průměru
- 3x nahřívání
- zahrnování konce válečku
- opakované nahřívání
- sestavování adaptéru s ložiskem
- montáž adaptéru do válečku
- montáž víčka

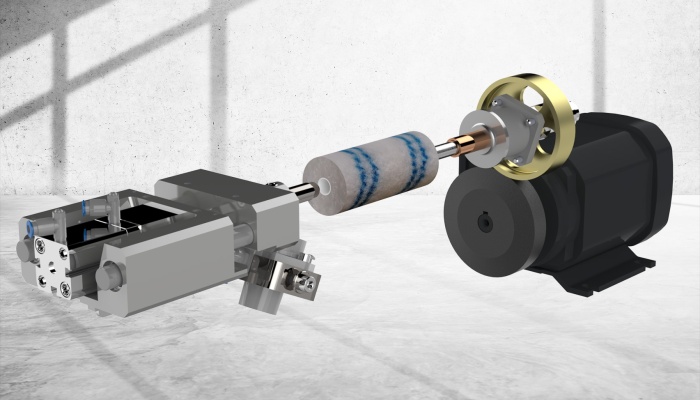

- 2x kartáčování
- vyhození
Některé stanice jsou rezervní a dají se dovybavit dle přání zákazníka. Rovněž montáž adaptéru s ložiskem nemusí probíhat vždy přímo na stroji a tato operace může probíhat na jiném zařízení.
Technická data
| výkon | až 1000 ks/hod, v závislosti na velikosti a kvalitě komponentů |
| délka finálního válečku | 50 - 150 mm |
| délka trubky | 1100 - 3000 mm |
| vnitřní průměr válečku | 13 - 14 mm |
| řízení | PLC, dotykový displej |
| elektrické připojení | 400 V / 50 Hz |
| stlačený vzduch | 6 bar |
Bezpečnostní standard CE.
