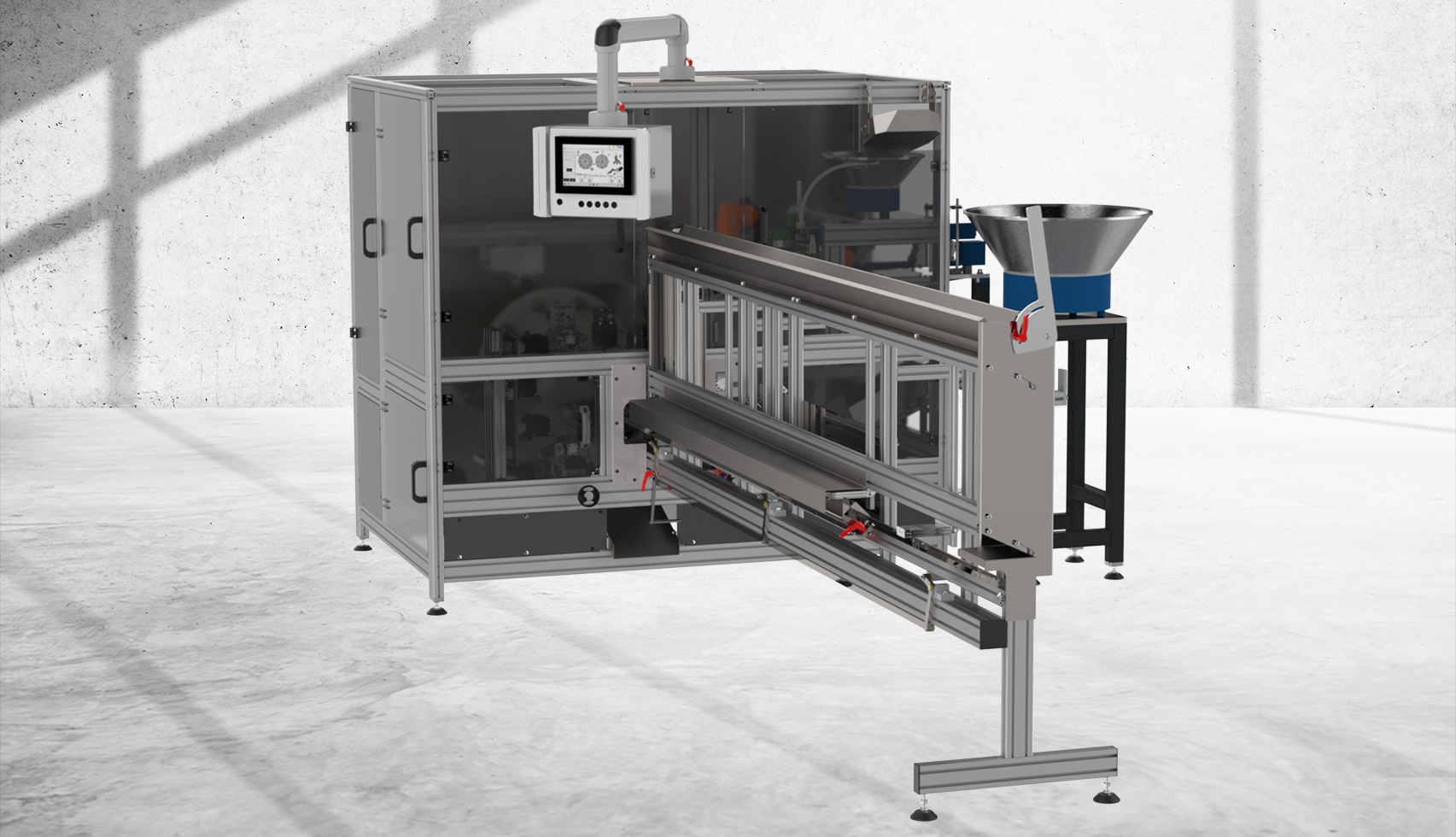

RCA 100 - automat na výrobu mini malířských válečků

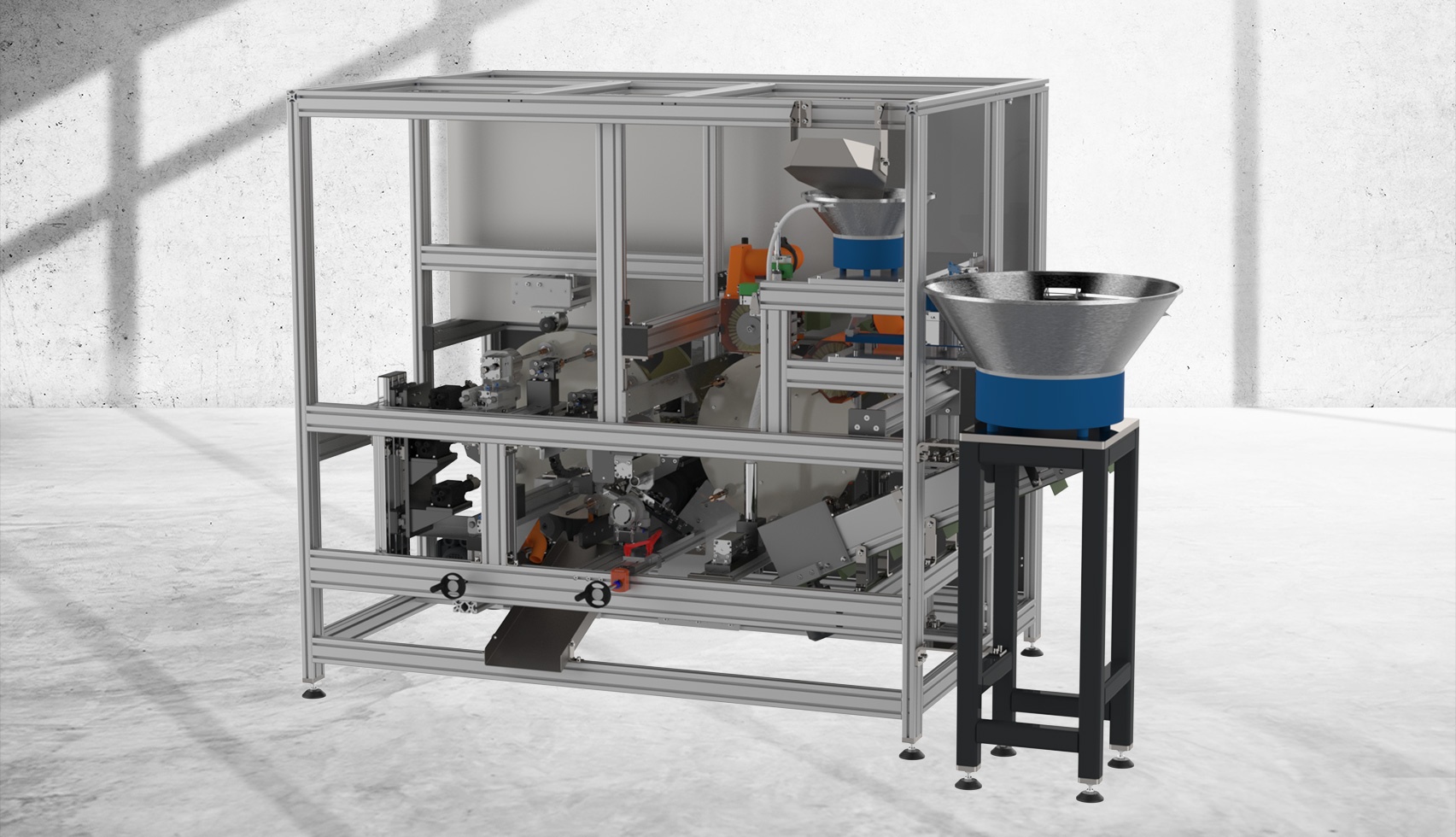

Stroj se skládá ze dvou karuselů a jedné předávací stanice, ze dvou vibračních zásobníků a zásobníku na dlouhé trubky. Na každém karuselu může být až 10 stanic. Válečky lze vyrábět v provedení z jedné strany zahrnované nebo nezahrnované – z obou stran víčko. Stroj je vybaven velice sofistikovaným řídícím systémem s názorným grafickým ovládáním. Stroj je určen pro zpracování a sestavování radiátorových válečků (MINI). Stroj nakrátí válečky z dlouhé trubky na určitou délku, vytřídí odřezky, odfrézuje průměr trubky, opakovaně nahřívá, uzavírá konec válečku a dále sestaví váleček s adaptérem, ložiskem a víčkem.

Charakteristika

Výkonný a spolehlivý.

  • Velká efektivita
  • Vysoká výrobní kapacita
  • Integrovaná vzdálená správa



Stroj se skládá z jednotlivých stanic

  • rozřezání trubky
  • vytřídění zbytků
  • frézování vnitřního průměru
  • 3x nahřívání
  • zahrnování konce válečku
  • opakované nahřívání
  • sestavování adaptéru s ložiskem
  • montáž adaptéru do válečku
  • montáž víčka
  • 2x kartáčování
  • vyhození

Některé stanice jsou rezervní a dají se dovybavit dle přání zákazníka. Rovněž montáž adaptéru s ložiskem nemusí probíhat vždy přímo na stroji a tato operace může probíhat na jiném zařízení.



Technická data

výkon až 1000 ks/hod, v závislosti na velikosti a kvalitě komponentů
délka finálního válečku 50 - 150 mm
délka trubky 1100 - 3000 mm
vnitřní průměr válečku 13 - 14 mm
řízení PLC, dotykový displej
elektrické připojení 400 V / 50 Hz
stlačený vzduch 6 bar

Bezpečnostní standard CE.
