FDA - vyvrtávačka

Charakteristika

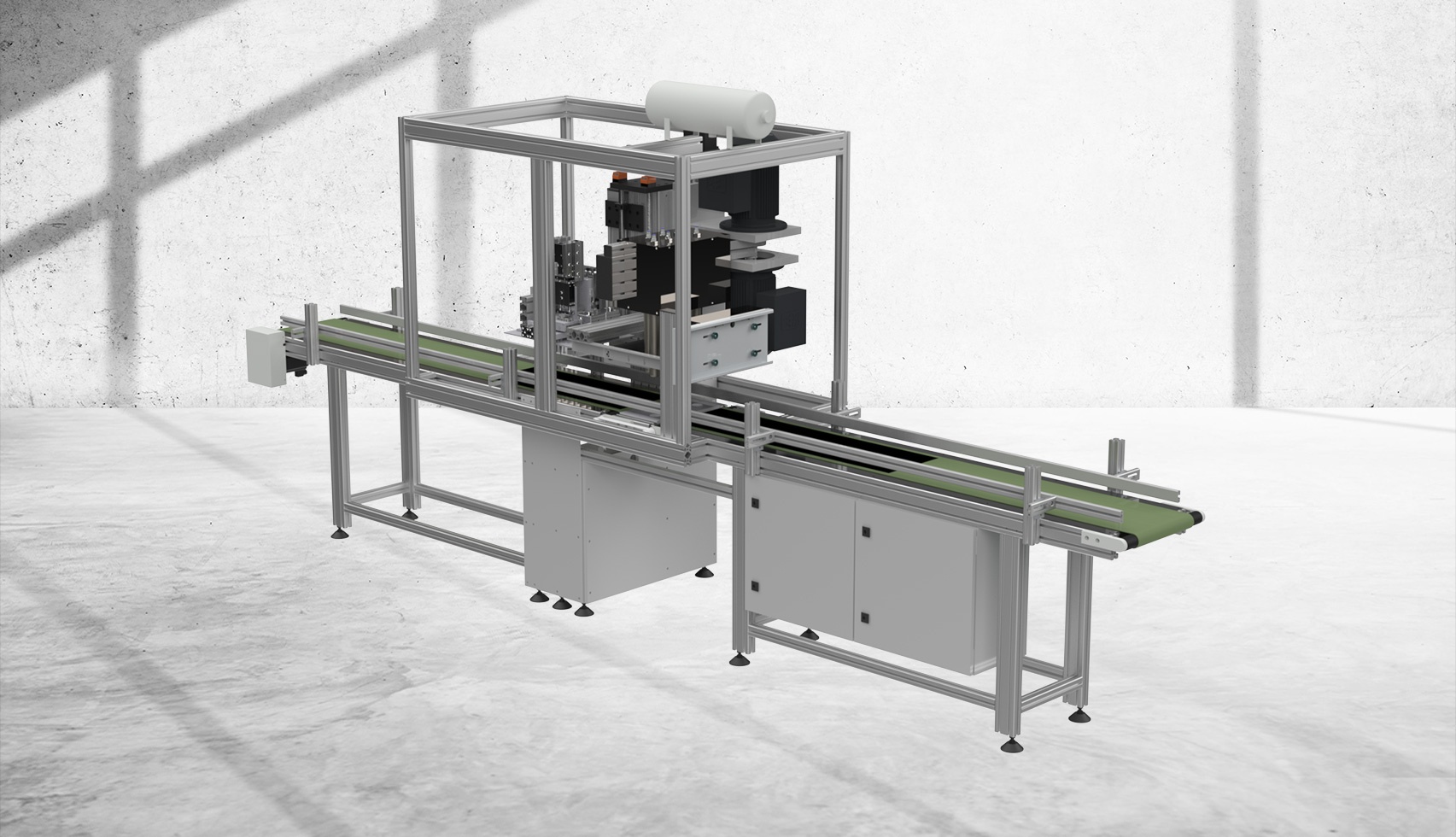

  • Pěnový blok se nasadí na dopravní pás a vtáhne strojem
  • v stříkací jednotce je povrch pěnového bloku stříkán kluznou přísadou bez obsahu silikonu

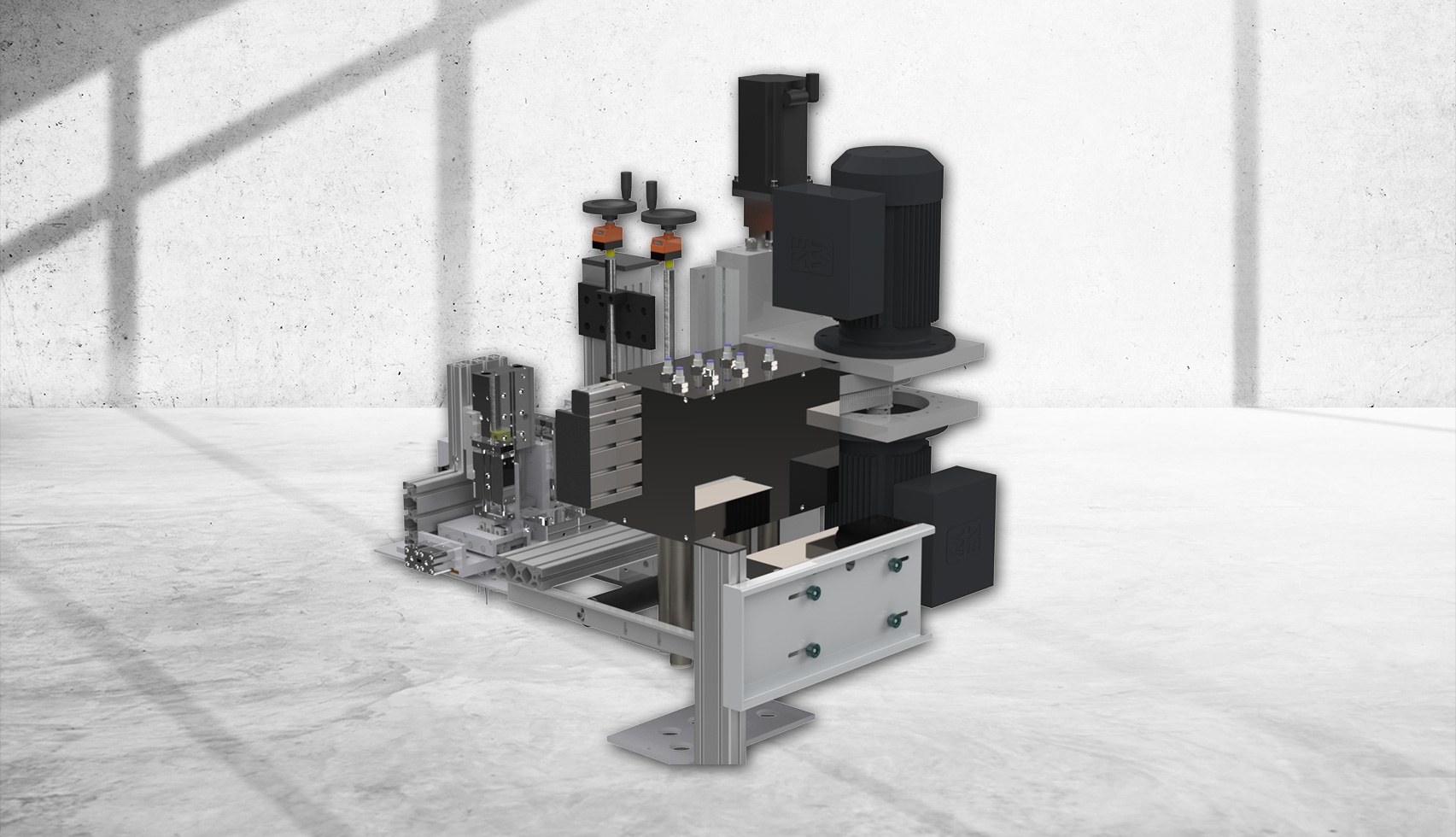

  • vnitřní a vnější průměr válce se vrtá současně
  • v případě provrtání vnitřního průměru mohou být jádra v této jednotce vyfouknuta
  • ve vytrhávací jednotce dochází k vytrhávání a vyhazování vnitřních jader
  • na odebírací jednotce musí být vyvrtané otvory kontrolovány a pěnový blok může být transportován na lepicí stroj připojený poté pomocí válečkového transportu



Funkce

  • maximální hospodárnost
  • vysoká flexibilita
  • jednoduchá obsluha
  • vysoká kapacita
  • zabezpečení výroby
  • velmi krátká doba změny

Technická data

with roller length 100 mm

Capacity up to 3000 resp. 6000 rollers per hour*
Material dimensions height max. 185 mm
width 300 mm resp. 500 mm
length 2500 mm
Drill ext. diam. 34 - 38 mm **
int. diam. 14 - 18 mm**
Drives infinitely variable
Power supply 400 V / 50 Hz
Air supply 6 bar
Control pulse motor control with PLC and touch screen
Accessories spray unit SPE-500

* depending on the material, foam block width and roller length
** different diameters upon demand
