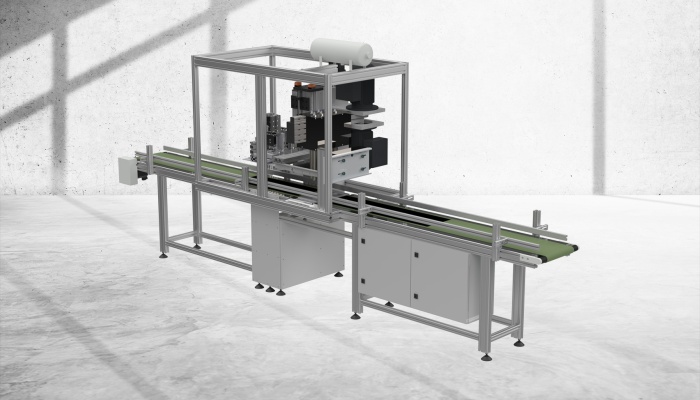

FDA - vyvrtávačka
Charakteristika
- Pěnový blok se nasadí na dopravní pás a vtáhne strojem
- v stříkací jednotce je povrch pěnového bloku stříkán kluznou přísadou bez obsahu silikonu
- vnitřní a vnější průměr válce se vrtá současně
- v případě provrtání vnitřního průměru mohou být jádra v této jednotce vyfouknuta
- ve vytrhávací jednotce dochází k vytrhávání a vyhazování vnitřních jader
- na odebírací jednotce musí být vyvrtané otvory kontrolovány a pěnový blok může být transportován na lepicí stroj připojený poté pomocí válečkového transportu
Funkce
- maximální hospodárnost
- vysoká flexibilita
- jednoduchá obsluha
- vysoká kapacita
- zabezpečení výroby
- velmi krátká doba změny
Technická data
pro délku válečku 100 mm
| výkon stroje | až 3000 resp. 6000 válečků/h* |
| rozměry materiálu |
výška max. 185 mm šířka 300 mm resp. 500 mm délka 2500 mm |
| vrtání |
ext. Ø 34 - 38 mm ** int. Ø 14 - 18 mm** |
| pohonné jednotky | nekonečně variabilní |
| napájení | 400 V / 50 Hz |
| přívod vzduchu | 6 bar |
| řízení | pulzní řízení motoru pomocí PLC a dotykové obrazovky |
* v závislosti na materiálu, šířce pěnového bloku a délce válečku
** různé průměry na vyžádání
