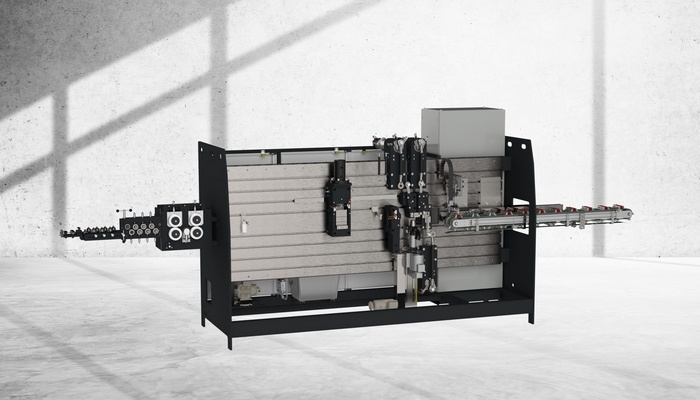

ABM 330 - Stroj na ohýbání háků k malířským válečkům
Stroj ABM 330 je určen pro výrobu háků k malířským válečkům a jejich následné montáži s plastovými držadly. Tvar háků lze v určitých mezích libovolně měnit pomocí programu, lze nastavit délku podání a úhel ohybu drátu.
Drát je odvíjen pomocí elektricky poháněného zařízení a přiváděn do stroje. V první fázi prochází rovnačkou, dále je na řadě posuv drátu a odměřování, následuje lisování „křídel“, která slouží k zafixování držadla. Lisovací jednotka je poháněna hydraulickým agregátem stejně jako střih drátu. V další fázi je drát ohýbán na požadovaný tvar. Délka podání a úhel ohybu drátu jsou programovatelné veličiny, programování a nastavení probíhá na obslužném panelu s dotykovým displejem a grafickým zobrazením. Každý ohyb má svůj servopohon. V poslední etapě dochází k naražení držadla a vyhození hotového držadla na skluz a na paletu. Plastiková držadla jsou přiváděna do místa montáže zcela automaticky z poschoďového zásobníku pomocí dopravníků. Pro orientaci držadel je ve většině případů používán kamerový systém. Výkon stroje se pohybuje v rozmezí cca. 2.100 – 2.400 kusů za hodinu v závislosti na tvaru a velikosti háků.
Charakteristika
- výkonný a spolehlivý,
- univerzální výroba všech háků malířských válečků,
- vyměnitelná jednotka pro malé háky,
- velký rám stroje,
- proces ohýbání probíhá ve velmi rychlém sledu díky třem servomotorů,
- vysoký výrobní výkon,
- dvouplošné rovnací válce drátu,
- ruční nebo automatické podávání rukojetí,
- krátká doba výměny.
Stroj se skládá z jednotlivých stanic
- poháněné odvíjecí zařízení drátu – automatický přívod drátu ke stroji s kontinuální regulací rychlosti,
- rolnová rovnačka drátu,
- posuv a odměřování drátu (přesnost ± 0,5 mm) - servomotor,
- lisování a střihání drátu – hydraulický pohon,
- odjehlení drátu,
- ohýbací jednotka - 3 servomotory,
- jednotka narážení držadel na drát,
- volitelné: závitovací jednotka, zapichovací jednotka, etiketovací jednotka, dodatečné lisování.
Technická data
| výkon stroje | cca. 35 - 40 ks/min (2.100 - 2.400 ks/hod) |
| pevnost drátu | max. 650 MPa |
| průměr drátu | 5 - 8 mm (0.20" - 0.32"), pozinkovaný ocelový, jiné průměry na vyžádání |
| hmotnost cívky drátu | max. 1,500 kg |
| hydraulika | 17 MPa |
| tlak vzduchu | 0.6 MPa |
| potřebný tlak vzduchu | max. k 17 m³/h |
| hlučnost | 75 dB - měřeno 1 m od stroje |
| výška | cca. 2,200 mm |
| hmotnost | 3.900 kg |
| požadovaný prostor | cca 7.000 x 2.000 mm |
| elektrické připojení | 3 x 400 V/50 Hz, N/PE, 12 kW; jiné napětí na vyžádání |
