ABM 320 - Stroj na ohýbání háků k malířským válečkům

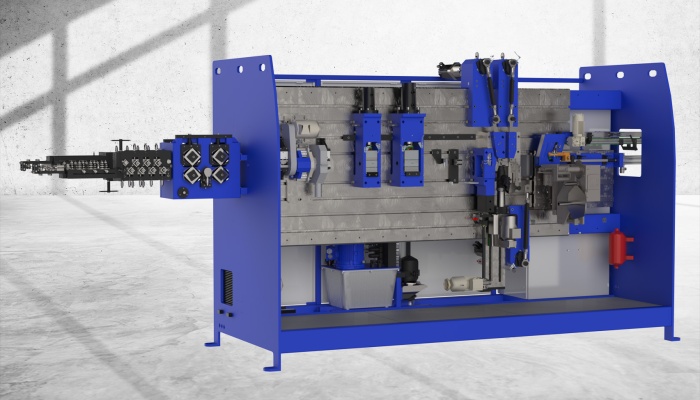

Stroj ABM 320 je určen pro výrobu háků k malířským válečkům a jejich následné montáži s plastovými držadly. Tvar háků lze v určitých mezích libovolně měnit pomocí programu, lze nastavit délku podání a úhel ohybu drátu.
Drát je odvíjen pomocí elektricky poháněného zařízení a přiváděn do stroje. V první fázi prochází rovnačkou, dále je na řadě posuv drátu a odměřování, následuje lisování „křídel“, která slouží k zafixování držadla. Lisovací jednotka je poháněna hydraulickým agregátem stejně jako střih drátu. V další fázi je drát ohýbán na požadovaný tvar. Délka podání a úhel ohybu drátu jsou programovatelné veličiny, programování a nastavení probíhá na obslužném panelu s dotykovým displejem a grafickým zobrazením. Každý ohyb má svůj servopohon. V poslední etapě dochází k naražení držadla a vyhození hotového držadla na skluz a na paletu. Plastiková držadla jsou přiváděna do místa montáže zcela automaticky z poschoďového zásobníku pomocí dopravníků. Pro orientaci držadel je ve většině případů používán kamerový systém. Výkon stroje se pohybuje v rozmezí cca. 2.100 – 2.400 kusů za hodinu v závislosti na tvaru a velikosti háků.
Charakteristika
Výkonný a spolehlivý.
- Zpracování všech tvarů háků
- Parametry tvaru háků nastavitelné v programu
- Robustní pevná ocelová konstrukce
- Vysoká výkonnost
- Rychlé přestavění stroje
- Plně automatický přívod a orientace držadel
- Bezpečnost práce
- Vzdálená správa

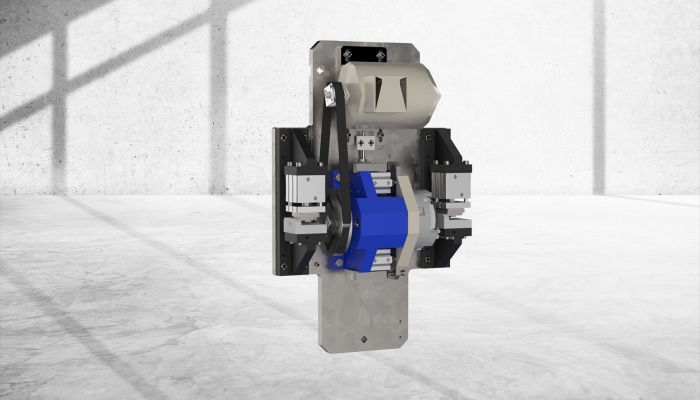

Stroj se skládá z jednotlivých stanic
- Poháněné odvíjecí zařízení drátu – automatický přívod drátu ke stroji s kontinuální regulací rychlosti
- Rolnová rovnačka drátu
- Posuv a odměřování drátu (přesnost ± 0,5 mm) - servomotor
- Lisování a střihání drátu – hydraulický pohon
- Odjehlení drátu
- Ohýbací jednotka - 3 servomotory
- 250 l poschoďový zásobník držadel
- Jednotka nasazení držadel na drát
- volitelné: závitovací jednotka, zapichovací jednotka, etiketovací jednotka, dodatečné lisování
Technická data
| výkon stroje | cca. 35 - 40 ks/min (2.100 - 2.400 ks/hod) |
| pevnost drátu | max. 650 MPa |
| průměr drátu | 6 - 8 mm (0.24 - 0.32"), pozinkovaný ocelový, jiné průměry na vyžádání |
| hmotnost cívky drátu | max. 1,500 kg |
| hydraulika | 17 MPa |
| tlak vzduchu | 0.6 MPa |
| potřebný tlak vzduchu | max. k 17 m³/h |
| hlučnost | 75 dB - měřeno 1 m od stroje |
| výška | cca. 2,200 mm |
| hmotnost | 3.900 kg |
| požadovaný prostor | cca 7.000 x 2.000 mm |
| elektrické připojení | 3 x 400 V/50 Hz, N/PE, 17 kW; jiné napětí na vyžádání |
